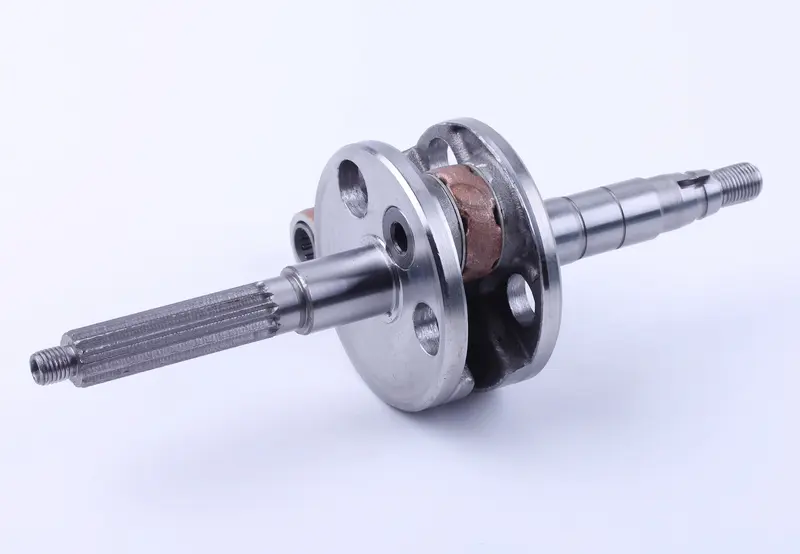

Колінвал Yamaha JOG 50 (3KJ)

Колінвал Yamaha JOG 50 (3KJ)

Колінвал призначений для ремонту двигуна скутера Yamaha JOG 50 у модифікації 3KJ. Це центральна деталь кривошипно-шатунного механізму: через шатун вона приймає зворотно-поступальний рух поршня та перетворює його на обертання, потрібне для роботи приводу двигуна. У разі пошкодження цього вузла нормальне складання мотора й стабільне передавання крутного моменту неможливі, тому під час капітального ремонту до вибору колінвала варто поставитися особливо уважно.

Ця позиція розрахована на двотактний двигун об’ємом 50 см³, що застосовується на Yamaha JOG 50 3KJ. Колінвал має дві щоки, шатунний вузол, шліцьову частину та різьбові кінці для встановлення суміжних елементів двигуна. Загальна довжина становить 235 мм, діаметр щік — 72 мм. Заявлений діаметр шліцьової частини — 13 мм, кількість шліців — 17; різьба під варіатор і магнето — M10. Діаметр у шатуні становить 14 мм. Ці параметри зручно використовувати для звіряння деталі перед замовленням і під час підготовки двигуна до складання.

Колінвал замінюють за помітного зношення посадкових поверхонь, пошкодження шліців або різьби, биття, люфту шатунного з’єднання, а також після поломки деталей циліндро-поршневої групи, коли стан попереднього вузла викликає сумніви. Несправність може проявлятися вібраціями, стороннім стуком, нестабільною роботою мотора або складнощами під час установлення варіатора й інших суміжних деталей. Заміна колінвала зазвичай виконується за повного розбирання картера, тому перед монтажем доцільно одразу перевірити стан підшипників, сальників, шпонки та суміжних посадкових місць.

Переваги:

• призначений для Yamaha JOG 50 з позначенням 3KJ;
• підходить для двотактного 50-кубового двигуна цієї модифікації;
• шліцьова частина з 17 шліцами для правильного з’єднання з приводними компонентами;
• різьбові посадкові частини M10 під варіатор і магнето;
• зручний для ремонту двигуна у разі зношення або пошкодження штатного колінвала.

Характеристики:

• модель техніки: Yamaha JOG 50 3KJ;
• тип двигуна: двотактний;
• робочий об’єм: 50 см³;
• загальна довжина: 235 мм;
• діаметр щік: 72 мм;
• діаметр шліцьової частини: 13 мм;
• кількість шліців: 17;
• різьба під варіатор і магнето: M10;
• діаметр у шатуні: 14 мм.

Перед купівлею звірте маркування скутера, конструкцію старого колінвала, довжину вала, параметри щік, шліців і різьби. Не варто підбирати цю деталь лише за зовнішньою схожістю: різні версії Yamaha JOG та інші скутерні мотори можуть мати відмінні посадкові розміри. Точне порівняння з демонтованим вузлом допоможе підібрати колінвал для ремонту Yamaha JOG 50 3KJ без зайвих доробок під час складання двигуна.
