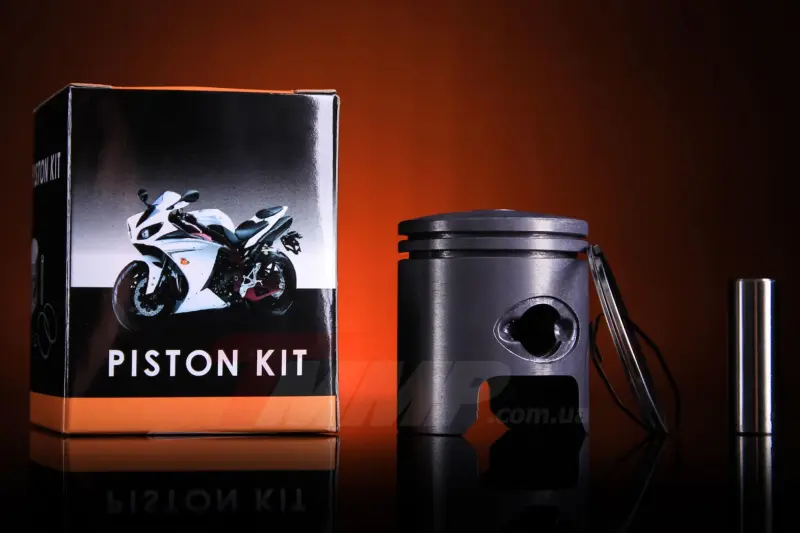

Поршень Honda Tact 50 AF16 +2,00 мм, Ø43,00 мм

Поршень Honda Tact 50 AF16 ремонтного розміру Ø43,00 мм

Поршень призначений для ремонту циліндро-поршневої групи двотактного двигуна скутера Honda Tact 50 модифікації AF16. Діаметр деталі становить 43,00 мм, а позначення 2,00 вказує на збільшення відносно стандартного діаметра 41,00 мм. Такий розмір використовують не для звичайної заміни штатного поршня в незношеному циліндрі, а після відповідного розточування циліндра або разом із циліндром, уже підготовленим під цей діаметр.

Під час роботи двигуна поршень рухається всередині циліндра, бере участь у стисканні паливоповітряної суміші та передає зусилля через поршневий палець на шатун. Від правильного поєднання діаметра поршня, фактичного розміру циліндра та монтажного зазору залежать компресія, запуск двигуна й відсутність заклинювання після ремонту. Тому самого збігу назви моделі недостатньо: перед установленням потрібно перевірити стан циліндра та виконати точні вимірювання.

Що перевірити під час підбору

Ця версія розрахована на діаметр 43,00 мм і належить до ремонтної градації +2,00 мм для Honda Tact 50 AF16. Її не можна плутати зі стандартним поршнем 41,00 мм та проміжними ремонтними варіантами 41,25, 41,50, 41,75, 42,00, 42,25, 42,50 або 42,75 мм. Якщо циліндр уже розточували, визначити потрібний варіант лише за моделлю скутера неможливо: розмір встановлюють після вимірювання циліндра нутроміром та оцінювання можливості подальшої обробки.

• Модель двигуна: перевірте відповідність модифікації AF16, адже зовні подібні Honda Tact можуть мати іншу циліндро-поршневу групу.
• Фактичний діаметр: циліндр має бути підготовлений саме під поршень Ø43,00 мм із передбаченим для конкретного ремонту монтажним зазором.
• Ремонтна градація: позначення +2,00 мм повинно відповідати результатам дефектування й розточування, а не приблизному вимірюванню старої деталі.
• Сполучені деталі: до складання порівняйте висоту поршня, положення отвору під палець, форму спідниці та розташування вікон зі знятою деталлю.
• Поршневі кільця: у разі окремого підбору кільця мають відповідати діаметру 43,00 мм, конструкції поршня та розташуванню стопорів у канавках.

Коли потрібна заміна

Підставою для ремонту стають задири на спідниці, пошкодження днища, зношення канавок під кільця, зниження компресії та надмірний зазор між поршнем і циліндром. Проте новий поршень сам по собі не усуває зношення циліндра. Перед вибором розміру циліндр перевіряють на овальність, конусність і пошкодження поверхні. За результатами вимірювань майстер визначає, чи допускає циліндр обробку під 43,00 мм, чи для циліндро-поршневої групи потрібне інше рішення.

Розмір Ø43,00 мм є крайнім у поширеній послідовності ремонтних поршнів для цієї конфігурації, яка починається зі стандартних 41,00 мм. Через це особливо важливі професійне дефектування та оцінювання товщини й стану гільзи до розточування. Встановлювати поршень 43,00 мм у циліндр меншого розміру без механічної обробки не можна, а надмірний зазор у вже зношеному циліндрі спричинить шум, погіршення компресії та прискорене зношення.

Підготовка до встановлення

Після обробки циліндра потрібно проконтролювати монтажний зазор, проміжки в замках кілець і вільне переміщення кілець у канавках. Під час складання враховують правильну орієнтацію поршня та кілець, надійну фіксацію поршневого пальця і чистоту внутрішніх поверхонь. Абразивні залишки після розточування та хонінгування необхідно повністю видалити до запуску двигуна.

Точну комплектацію позиції слід перевірити до початку ремонту: назва однозначно підтверджує сам поршень, але не визначає наявність кілець, пальця та стопорних кілець у наборі. Усі сполучені деталі підбирають як єдину розмірну комбінацію. Такий підхід дає змогу використати поршень Honda Tact AF16 Ø43,00 мм за призначенням і уникнути повторного розбирання двигуна через невідповідність ремонтного розміру.
