Ротор (магнето) генератора для мотоблока 178F/186F, 6–9 к.с.

Ротор (магнето) генератора для двигунів 178F і 186F

Магнето призначене для генераторної системи дизельних мотоблоків із двигунами 178F і 186F потужністю 6–9 к.с. Деталь є ротором із п’ятьма магнітами та встановлюється із заднього боку маховика. Під час обертання ротора магніти створюють змінне магнітне поле, потрібне для роботи розташованого поруч статора. Тому ця деталь належить до генераторної частини двигуна та не є електростартером або генератором у зборі.

Ротор застосовують під час ремонту штатної системи вироблення струму, яка обслуговує передбачене конструкцією електрообладнання мотоблока. Його робота безпосередньо пов’язана зі статором, маховиком і наступними компонентами системи живлення. Справне магнето має зберігати правильне положення відносно статора, вільно обертатися разом із маховиком і не торкатися нерухомих деталей.

Конструкція та основні параметри

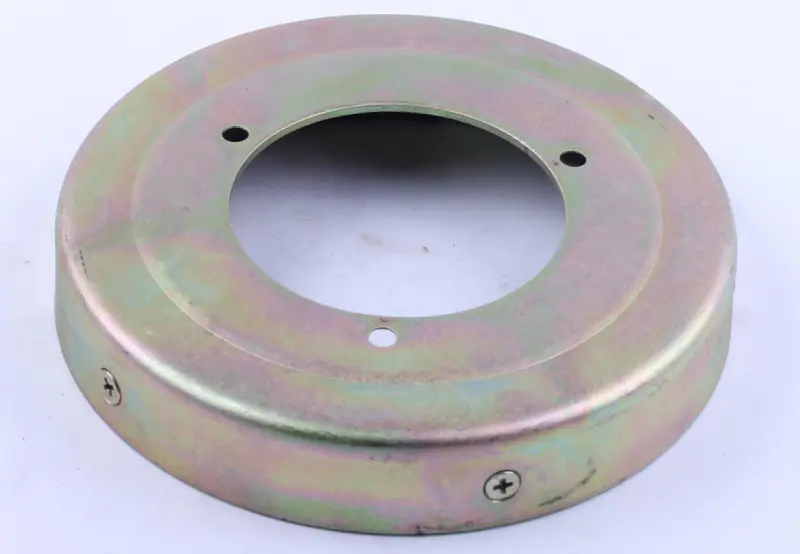

Деталь має круглу форму з великим центральним отвором і кріпильними отворами. Зовнішній діаметр становить 156 мм, внутрішній — 134 мм, ширина — 28 мм. Відстань між кріпильними отворами дорівнює 78 мм. У конструкції передбачено п’ять магнітів. Ці параметри дають змогу відрізнити ротор від зовні подібних варіантів для інших дизельних двигунів.

• Тип деталі: ротор генератора, який також називають магнето.
• Сумісні позначення двигунів: 178F і 186F.
• Призначення техніки: дизельні мотоблоки з повітряним охолодженням і шестеренчастим редуктором.
• Діапазон потужності: 6–9 к.с.
• Кількість магнітів: 5.
• Діаметри: внутрішній 134 мм, зовнішній 156 мм.
• Ширина: 28 мм.
• Міжосьова відстань кріпильних отворів: 78 мм.

Як правильно підібрати магнето

Позначення двигуна — перший, але не єдиний критерій вибору. Перед замовленням потрібно визначити модель установленого дизеля та зіставити стару деталь за зовнішнім і внутрішнім діаметрами, шириною, відстанню між отворами й кількістю магнітів. Для двигунів одного сімейства можуть застосовуватися різні виконання генераторної системи, тому збіг усіх посадкових параметрів надійніший за один лише збіг потужності.

Необхідно також врахувати тип маховика та статора. Магнето працює не окремо, а разом із відповідним статором: їхні розміри та взаємне розташування мають забезпечувати вільне обертання без контакту. Якщо попередню деталь втрачено, параметри потрібно зняти з посадкового місця та спряжених компонентів або уточнити за документацією конкретного двигуна. Зовнішня схожість круглих роторів не підтверджує їхню взаємозамінність.

Перевірка перед установленням

До монтажу порівняйте нову та демонтовану деталі поруч. Перевірте діаметр центрального отвору, положення кріплень, загальну ширину та розташування магнітів. Посадкову поверхню маховика потрібно очистити від забруднень і залишків пошкодженого кріплення. Ротор установлюють із заднього боку маховика без перекосу; кріплення затягують рівномірно із зусиллям, передбаченим інструкцією до двигуна.

Після складання маховик варто обережно прокрутити вручну та переконатися, що магнето не зачіпає статор. Одночасно доцільно оглянути статор, роз’єми, проводку й регулятор, оскільки відсутність струму або нестабільна робота генераторної системи не завжди спричинені лише ротором. Якщо на старій деталі виявлено зміщені чи пошкоджені магніти, деформацію корпусу, ослаблене кріплення або сліди контакту зі статором, установлення справного ротора допомагає відновити штатну взаємодію генераторних компонентів.

Ця модель підходить для ремонту генераторної частини дизельних мотоблоків 178F/186F за умови повного збігу розмірів і виконання. Точна перевірка посадки до складання зменшує ризик повторного розбирання та допомагає зберегти потрібний проміжок між магнето, що обертається, і нерухомим статором.
