Комплект прокладок циліндра Yamaha JOG 50 3KJ Ø40 мм MSU

Комплект прокладок циліндра Yamaha JOG 50 3KJ Ø40 мм MSU

Комплект MSU призначений для обслуговування циліндро-поршневої групи двотактного скутера Yamaha JOG 50 з двигуном 3KJ і стандартним циліндром діаметром 40 мм. Прокладки встановлюються між спряженими деталями верхньої частини двигуна та допомагають відновити щільність з’єднань після зняття циліндра, головки або компонентів впуску й випуску. Такий набір потрібний під час планового ремонту, заміни поршневої групи, очищення циліндра від нагару та повторного складання розібраного двигуна.

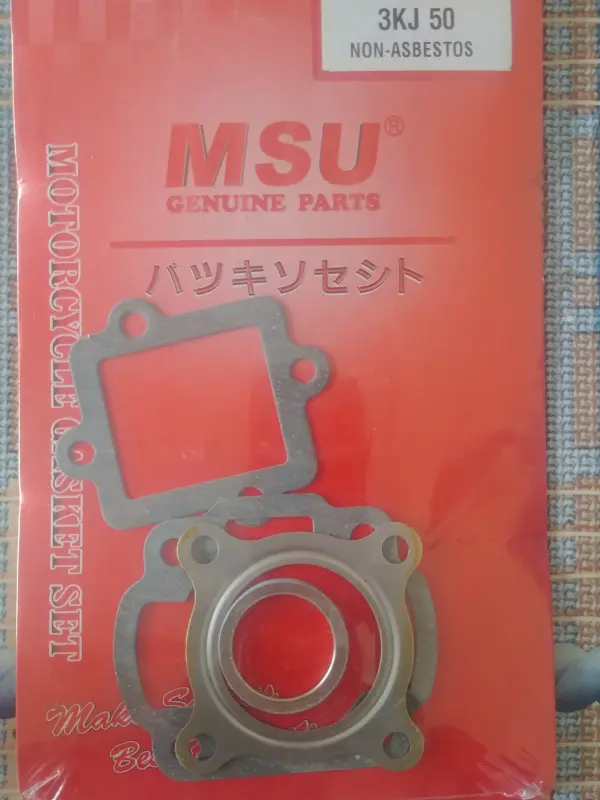

До комплекту входять прокладки циліндра й головки, прокладка пелюсткового клапана, а також ущільнювальне кільце випускного з’єднання. Підібрані для одного типу двигуна деталі дають змогу обслужити одразу кілька розібраних стиків без окремого пошуку кожного ущільнення. На пакованні комплекту зазначено позначення 3KJ 50 та виконання Non-Asbestos. Набір розрахований на стандартну 50-кубову конфігурацію з діаметром циліндра 40 мм.

Призначення комплекту

Прокладка основи розділяє циліндр і картер, герметизуючи площину їхнього з’єднання. Прокладка головки працює в зоні камери згоряння та відповідає за щільне прилягання головки до циліндра. Ущільнення пелюсткового клапана закриває стик впускного вузла, а кільце випускного з’єднання встановлюється в місці приєднання вихлопної системи. Справний стан цих деталей важливий для збереження передбаченої виробником щільності газових каналів і з’єднань двигуна.

Комплект використовують, коли старі прокладки продавлені, пересохли, розірвалися під час розбирання або залишають сліди пропускання на стиках. Підставою для перевірки також є маслянисті забруднення біля циліндра, сліди вихлопу поблизу випускного з’єднання та порушення щільності впуску. Після демонтажу прокладка вже має обтиснутий профіль, тому під час складання двигуна доцільно встановлювати нові деталі, що відповідають його конфігурації.

Що перевірити перед вибором

• Модель двигуна: комплект розрахований на виконання Yamaha JOG 50 3KJ.
• Розмір циліндра: посадкова конфігурація має відповідати діаметру 40 мм.
• Форма отворів: порівняйте контури, розташування кріпильних отворів і каналів із демонтованими прокладками.
• Обсяг ремонту: набір підходить для робіт, під час яких знімають циліндр, головку, пелюстковий клапан або випускне з’єднання.

Позначення JOG саме по собі недостатнє для підбору: у родині скутерів є різні покоління двигунів і варіанти циліндро-поршневої групи. До встановлення потрібно перевірити код двигуна 3KJ, фактичний діаметр циліндра та геометрію всіх з’єднань. Особливо уважно слід вибирати комплект для скутера з раніше встановленим тюнінговим або збільшеним циліндром: набір Ø40 мм призначений саме для стандартного розміру.

Рекомендації зі встановлення

Спряжені поверхні перед складанням очищають від залишків попередніх прокладок і забруднень, не пошкоджуючи площини циліндра, картера та головки. Деталі укладають без перекосу, суміщаючи кріпильні отвори й робочі канали. Прокладка не повинна виступати всередину каналів, складатися або затискатися краєм з’єднуваної деталі. Кріплення головки та циліндра затягують рівномірно, у послідовності й з моментом, передбаченими посібником із ремонту конкретного двигуна.

Після складання варто перевірити стики циліндра, впуску та випуску на відсутність слідів пропускання, а також переконатися в нормальній роботі двигуна. Комплект MSU підходить для акуратного відновлення штатних з’єднань Yamaha JOG 50 3KJ під час ремонту стандартної циліндро-поршневої групи Ø40 мм.
