ЦПГ Yamaha JOG 3KJ 50 см³ Ø40 мм, палець 10 мм

ЦПГ Yamaha JOG 3KJ 50 см³ Ø40 мм, палець 10 мм

Циліндро-поршнева група призначена для ремонту двотактного двигуна Yamaha JOG 3KJ із горизонтальним розташуванням циліндра та повітряним охолодженням. Номінальний діаметр циліндра становить 40 мм, а діаметр поршневого пальця — 10 мм. Ці параметри відповідають конфігурації 50 см³ і є основними критеріями під час добору деталі замість зношеної штатної групи.

ЦПГ утворює камеру, у якій поршень рухається всередині циліндра, стискає паливоповітряну суміш і сприймає тиск газів після займання. Через поршневий палець і шатун зусилля передається колінчастому валу. Від стану циліндра, поршня та кілець залежать компресія, упевнений запуск, стабільна робота двигуна і здатність скутера розвивати тягу під навантаженням. Заміна групи актуальна за наявності значного виробітку, подряпин і задирів на поверхні циліндра, пошкодження поршня, зношення канавок під кільця або падіння компресії.

Конструкція та призначення

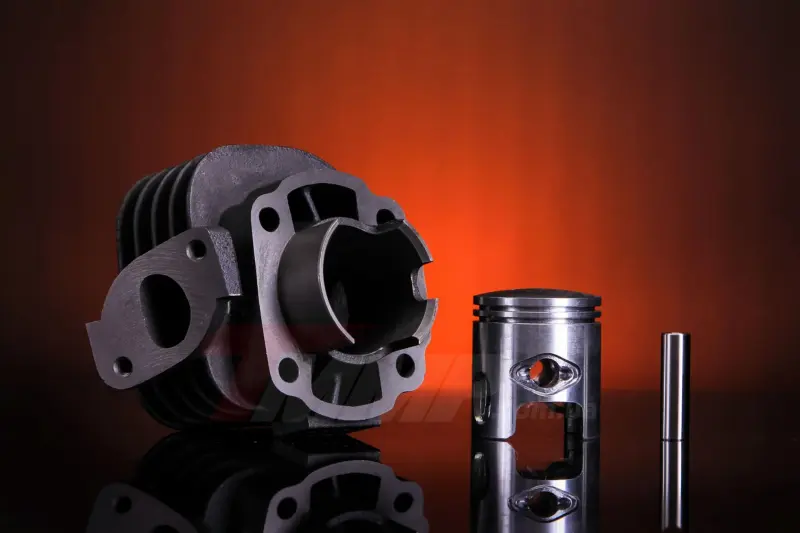

Основні деталі групи — циліндр із зовнішніми ребрами охолодження, поршень і поршневий палець. Ребриста поверхня циліндра бере участь у відведенні тепла повітряним потоком. У циліндрі передбачені вікна, необхідні для газообміну двотактного двигуна, а бічний фланець слугує для приєднання випускної системи. Поршень розрахований на роботу з кільцями, які ущільнюють проміжок між ним і стінкою циліндра. Головка циліндра до представленої конструкції не входить і під час ремонту оцінюється окремо.

Що перевірити перед вибором

• Модель двигуна: група розрахована на конфігурацію Yamaha JOG 3KJ та горизонтальний двотактний двигун із повітряним охолодженням. Самого збігу робочого об’єму скутера недостатньо.
• Діаметр циліндра: потрібний розмір — 40 мм. Його необхідно зіставити зі встановленою групою та раніше виконаними ремонтами двигуна.
• Поршневий палець: діаметр 10 мм має відповідати верхній головці шатуна та використовуваному голчастому підшипнику.
• Посадкова геометрія: перед монтажем порівнюють розташування шпильок, форму основи циліндра, випускний фланець і конфігурацію вікон зі знятою деталлю.
• Суміжні деталі: перевіряють стан головки циліндра, шатуна, голчастого підшипника, шпильок, кріплення, кожуха охолодження та випускного з’єднання.

Позначення JOG охоплює кілька виконань скутерів і двигунів, тому вибір лише за назвою моделі може призвести до невідповідності. Особливо уважно слід перевіряти діаметр пальця: для зовні подібних поршневих груп трапляються інші розміри. Якщо двигун раніше замінювали або ремонтували, орієнтуватися потрібно на його фактичну конфігурацію та розміри демонтованих деталей.

Рекомендації щодо встановлення

До складання картер і привалкові поверхні очищають від залишків старих ущільнень та забруднень. Усередині двигуна не повинні залишатися абразивні частинки або уламки пошкодженого поршня. Поршневі кільця встановлюють з урахуванням положення фіксувальних штифтів у канавках, а поршень орієнтують відносно випускного вікна відповідно до його конструкції. Палець і поверхні тертя перед першим запуском змащують мастилом, що застосовується у двотактному двигуні.

Стопорні кільця пальця мають повністю увійти у свої канавки. Циліндр надягають без перекосу, не прикладаючи ударного навантаження до поршня та кілець. Для складання використовують справні ущільнення, а кріплення затягують рівномірно з моментом, передбаченим настановою з обслуговування конкретного двигуна. Після монтажу перевіряють вільне переміщення поршня, герметичність з’єднань, роботу подавання мастила та відсутність стороннього шуму.

ЦПГ Ø40 мм із пальцем 10 мм підходить для відновлення штатної конфігурації Yamaha JOG 3KJ 50 см³, коли розміри й посадкові точки збігаються зі встановленим двигуном. Точна перевірка перед складанням допомагає виключити несумісність, а акуратний монтаж зберігає поверхню циліндра та правильну роботу поршневих кілець із перших запусків.
