Котушка запалювання для бензопил Goodluck 4500/5200

Котушка запалювання для бензопил Goodluck 4500/5200

Модуль призначений для ремонту системи запалювання бензопил Goodluck серій 4500 і 5200. Котушка формує високовольтний імпульс, який через провід надходить до свічки та створює іскру для займання паливної суміші. Від її справності залежать упевнений запуск двигуна, стабільність обертів і нормальна реакція пилки на натискання курка газу.

Призначення та будова

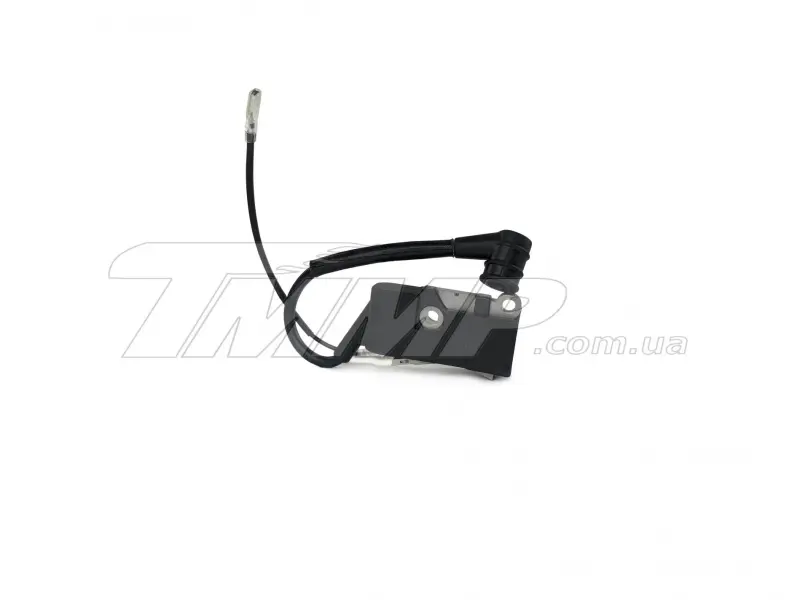

Котушка встановлюється біля маховика й працює разом із його магнітами та свічкою запалювання. Під час обертання маховика модуль створює імпульс у потрібний момент, а високовольтний провід передає його до свічки. Конструкція має компактний корпус із двома кріпильними отворами, високовольтний провід із кутовим свічковим ковпачком та окремий тонкий провід із клемою. Таке компонування відповідає типовій схемі запалювання бензопил платформи 4500/5200.

Корпус закріплюється у нерухомому положенні поруч із маховиком. Кутовий ковпачок приєднується до свічки, а тонкий провід — до штатної проводки пилки. Після складання проводи не повинні торкатися маховика, затискатися деталями корпусу або проходити впритул до поверхонь, що сильно нагріваються. Правильне прокладання захищає ізоляцію від перетирання та випадкового пошкодження.

Як перевірити відповідність

Позначення 4500 і 5200 використовуються для бензопил подібної конструкції, але окремі виконання можуть відрізнятися встановленими компонентами. Перед придбанням варто зіставити нову котушку зі знятою деталлю та місцем монтажу. Особливо ретельна перевірка потрібна, якщо пилку вже ремонтували або в ній могли встановити запчастини іншого виконання.

• Посадкова форма: порівняйте контур основи, розташування осердя та орієнтацію корпусу відносно маховика.
• Кріплення: перевірте положення двох отворів і відстань між ними безпосередньо за старою котушкою.
• Підключення: зіставте тип клеми тонкого проводу, напрямок його виходу та спосіб з'єднання зі штатною проводкою.
• Високовольтна частина: порівняйте довжину й маршрут проводу, форму свічкового ковпачка та можливість його правильного встановлення на свічку.
• Вільний простір: переконайтеся, що корпус і проводи розміщуються під кожухом без натягу, різких перегинів та контакту з рухомими деталями.

Коли потрібно перевірити котушку

Несправність системи запалювання може проявлятися відсутністю іскри, складним запуском, нестабільними обертами, раптовою зупинкою двигуна або перебоями під час збільшення навантаження. Такі ознаки не завжди свідчать про поломку саме котушки. Подібні симптоми виникають через несправну чи забруднену свічку, ненадійний контакт свічкового ковпачка, пошкоджену ізоляцію проводів, замикання проводу вимикання або проблему з маховиком.

До заміни доцільно перевірити свічку та її проміжок, стан ізоляції, надійність контактів і цілісність проводів. Якщо іскра зникає після прогрівання, діагностику виконують як на холодному, так і на прогрітому двигуні. Це допомагає відрізнити несправність модуля від неполадок паливної системи, недостатньої компресії чи порушення контактів.

Монтаж і початкова перевірка

Котушку монтують на штатному місці біля маховика, використовуючи передбачені точки кріплення. Проміжок між осердям і маховиком налаштовують відповідно до сервісних даних конкретної бензопили: довільне положення може спричинити слабку іскру або механічний контакт. Кріплення затягують рівномірно, після чого перевіряють вільне обертання маховика та правильне прокладання обох проводів.

Після приєднання свічкового ковпачка й тонкого проводу перевіряють наявність стабільної іскри, потім установлюють кожух і виконують пробний запуск. Деталь підходить для ремонту Goodluck 4500/5200, коли несправність попередньої котушки підтверджена, а посадкова форма, кріплення та підключення збігаються. Уважне зіставлення перед монтажем зменшує ймовірність повторного розбирання та допомагає відновити штатну роботу запалювання.
