Магнето WOODMAN для бензопили Goodluck GL 6200 (mod.A)

Магнето WOODMAN для Goodluck GL 6200 (mod.A)

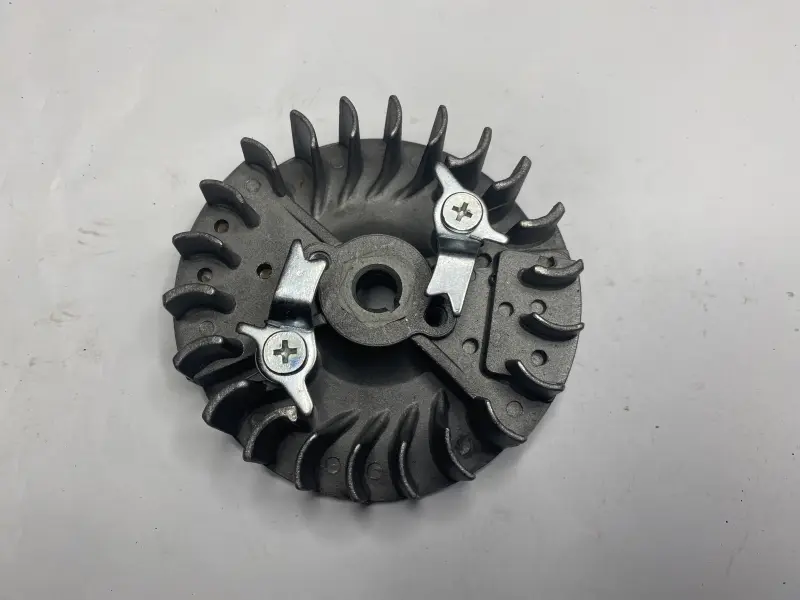

Магнето призначене для ремонту системи запалювання бензопили Goodluck GL 6200. Деталь виконана як круглий ротор із центральним посадковим отвором, радіальними лопатями та двома металевими собачками стартера. Така конструкція поєднує функції, пов’язані з обертанням магнето, взаємодією з модулем запалювання та зачепленням механізму ручного запуску.

Під час роботи двигуна ротор обертається разом із колінчастим валом і проходить біля котушки запалювання. Цей рух бере участь у створенні імпульсу, потрібного для іскроутворення. Тому стан магнето впливає на можливість запуску бензопили та правильну роботу запалювання. Радіальні лопаті утворюють крильчатку, яка під час обертання переміщує повітря всередині корпусу пилки. Поворотні металеві собачки взаємодіють зі стартером під час витягування пускового шнура.

Конструкція деталі

• круглий ротор із центральною маточиною та посадковим отвором;
• радіально розташовані лопаті по зовнішній частині;
• дві поворотні металеві собачки стартера;
• гвинтове кріплення кожної собачки;
• виконання WOODMAN mod.A для бензопили Goodluck GL 6200.

Магнето замінюють у разі механічного пошкодження ротора, деформації чи обламування лопатей, зношення посадкової частини або несправності собачок стартера. Підставою для перевірки також можуть бути проблеми із зачепленням стартера, сторонній шум із боку ротора, помітне биття або відсутність іскри за справних свічки та модуля запалювання. Подібні ознаки виникають і через інші несправності, тому перед заміною варто перевірити систему запуску та запалювання.

Як правильно підібрати магнето

Назва Goodluck GL 6200 визначає основне застосування деталі, проте під час підбору потрібно враховувати й позначення mod.A. У бензопилах однієї моделі можуть використовуватися різні виконання ротора, стартера та посадкового з’єднання. До встановлення порівняйте стару й нову деталі за загальною формою, розташуванням і кількістю лопатей, конфігурацією центральної маточини, діаметром і профілем посадкового отвору, а також за кількістю, формою та положенням собачок стартера.

Окремо перевірте, чи відповідає частина стартера двом металевим собачкам. Вони мають входити в зачеплення під час запуску та вільно повертатися після відпускання шнура. Невідповідність геометрії собачок або стартера може ускладнити пуск, спричинити прослизання чи пошкодити суміжні деталі. Порівняння потрібно виконувати до монтажу, не орієнтуючись лише на назву моделі пилки.

Рекомендації зі встановлення

Перед монтажем очистьте посадкове місце та огляньте колінчастий вал, кріплення, стартер і котушку запалювання. На сполучених поверхнях не повинно бути бруду, задирок і залишків пошкоджених деталей. Магнето встановлюють без перекосу, після чого перевіряють вільне обертання ротора, рух обох собачок і відсутність контакту лопатей із нерухомими частинами корпусу. Зазор відносно модуля запалювання та затягування кріплення налаштовують відповідно до вимог конкретної бензопили.

Після складання спочатку кілька разів плавно потягніть пусковий шнур і переконайтеся, що стартер упевнено зачіпає ротор та повертається без заклинювання. Потім перевірте наявність іскри й лише після цього виконуйте пробний запуск. Така послідовність допомагає вчасно виявити перекіс, неправильне зачеплення або несумісність деталей. Магнето підходить для ремонту Goodluck GL 6200 саме у виконанні mod.A; якщо модифікація пилки невідома, конструкцію слід порівняти з раніше встановленим ротором.
