Маховик-магнето бензопили Goodluck GL 5800 WOODMAN mod.A

Маховик-магнето для Goodluck GL 5800 WOODMAN mod.A

Деталь призначена для ремонту бензопили Goodluck GL 5800 у виконанні WOODMAN mod.A. Вона встановлюється на колінчастий вал двигуна та поєднує кілька взаємопов’язаних функцій: підтримує рівномірність його обертання між тактами згоряння, бере участь у створенні імпульсу запалювання, формує потік охолоджувального повітря та взаємодіє з механізмом ручного стартера. Це саме маховик-магнето, а не котушка запалювання: іскра утворюється, коли магнітна ділянка маховика проходить біля встановленого на двигуні модуля.

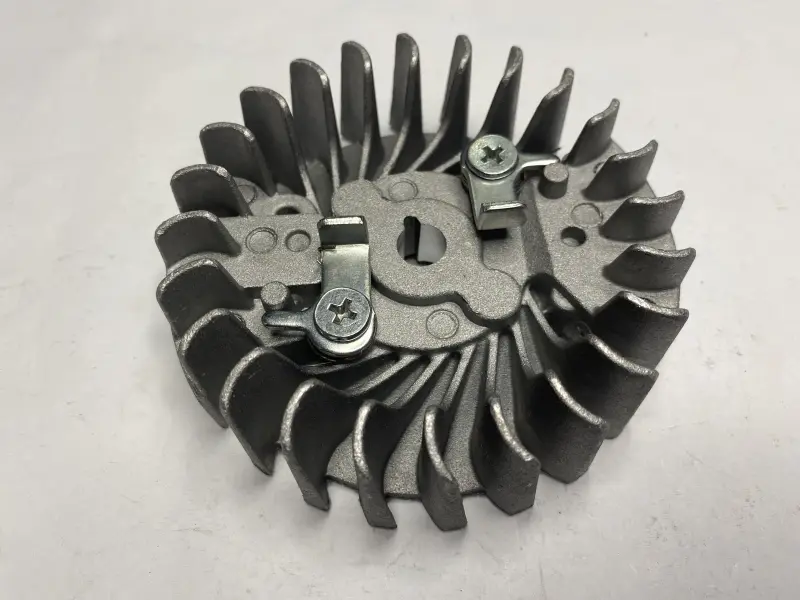

Призначення та конструкція

По колу маховика розташовані радіальні лопаті. Під час обертання вони працюють як крильчатка та спрямовують повітря до циліндра двигуна. На лицьовому боці встановлено дві рухомі металеві собачки стартера з кріпленням. Коли користувач витягує пусковий шнур, стартер входить із ними в зачеплення та провертає колінчастий вал. Після запуску собачки мають вільно повертатися й не заважати подальшому обертанню.

• Радіальні лопаті створюють повітряний потік навколо двигуна, тому цілісність крильчатки важлива для нормального охолодження.
• Дві металеві собачки передають зусилля від ручного стартера та забезпечують провертання двигуна під час запуску.
• Центральний отвір зі шпонковим пазом задає положення маховика на валу, від якого залежить правильна робота запалювання.
• Масивна кругла конструкція накопичує енергію обертання та допомагає колінчастому валу проходити проміжки між тактами згоряння.

Як правильно підібрати деталь

Позначення mod.A потрібно враховувати разом із моделлю бензопили. У техніки сімейства 5800 трапляються різні виконання маховиків і стартерів, тому самого збігу назви пили недостатньо. Перед замовленням порівняйте зняту деталь за загальним діаметром і висотою, діаметром центральної посадки, формою шпонкового паза, висотою маточини, кількістю та розташуванням собачок, а також за формою відповідної частини стартера. Новий маховик повинен без перекосу сідати на вал і правильно взаємодіяти зі встановленим стартером.

Окремо перевірте стан шпонки, паза колінчастого вала та посадкової поверхні. Пошкоджена або зміщена шпонка змінює взаємне положення магнітної ділянки й котушки, через що момент іскроутворення може порушитися. Скоби та собачки повинні рухатися вільно, без заклинювання, а лопаті не мають торкатися корпусу чи сусідніх деталей.

Коли потрібна заміна

Маховик перевіряють у разі пошкодження лопатей, появи тріщин біля маточини, деформації посадки, помітного биття, заклинювання собачок або відсутності надійного зачеплення зі стартером. Проблеми з іскрою не завжди спричинені маховиком: одночасно варто перевірити свічку, котушку, провід вимикача та проміжок між магнітною ділянкою і модулем запалювання. Така діагностика дає змогу замінити несправну деталь, а не приховати іншу причину неполадки.

Встановлення

Перед монтажем очищають посадку колінчастого вала, перевіряють шпонку та суміщають її з пазом маховика. Деталь не можна встановлювати ударами або затягувати з перекосом. Кріплення та проміжок котушки налаштовують за сервісними вимогами конкретної бензопили. Після складання маховик вручну провертають на кілька обертів, перевіряючи відсутність дотику, вільний хід собачок і впевнене зачеплення стартера. Точний підбір виконання mod.A та акуратний монтаж відновлюють узгоджену роботу запуску, охолодження й запалювання двигуна.
