Магнето-маховик бензопили Goodluck GL 3800 WOODMAN (mod.A)

Магнето-маховик для Goodluck GL 3800 WOODMAN (mod.A)

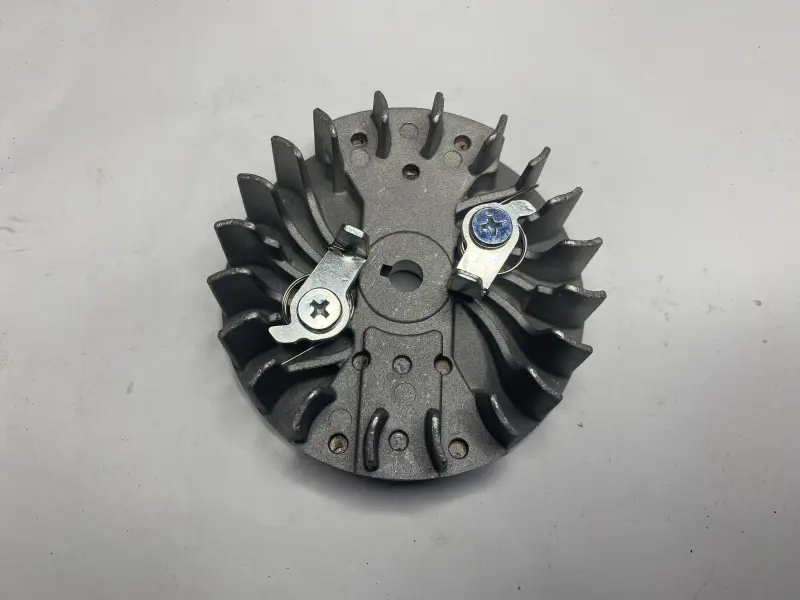

Деталь призначена для ремонту бензопили Goodluck GL 3800 WOODMAN у виконанні mod.A. Вона встановлюється на колінчастий вал двигуна та поєднує функції ротора системи запалювання, маховика з охолоджувальними лопатями й механізму зачеплення з ручним стартером. Така конструкція бере участь одразу в кількох процесах: передає обертання під час запуску, взаємодіє з котушкою запалювання та створює потік повітря навколо двигуна.

По колу корпусу розташовані радіальні лопаті. Під час обертання вони працюють як крильчатка системи повітряного охолодження, тому їхня цілісність і відсутність контакту із сусідніми деталями мають практичне значення. На лицьовому боці встановлено дві підпружинені металеві собачки стартера. Коли користувач витягує пусковий шнур, вони забезпечують зачеплення зі стартерним механізмом і передають зусилля на колінчастий вал, а після запуску мають вільно повертатися у початкове положення.

Що перевірити під час підбору

Позначення GL 3800 саме по собі не забезпечує безпомилкового вибору: для цієї моделі трапляються різні виконання магнето та маховиків. Ця позиція належить саме до варіанта WOODMAN mod.A. Перед замовленням зіставте стару деталь за всією геометрією, а не лише за назвою бензопили.

• Посадкова частина: порівняйте форму й розташування центрального отвору, загальну висоту корпусу та положення деталі на валу.
• Стартерне зачеплення: перевірте кількість собачок, їхню форму, напрямок установлення, робочий хід і розташування пружин.
• Корпус: зіставте зовнішній діаметр, профіль лопатей і відстань до кришки стартера та інших деталей.
• Виконання запалювання: порівняйте взаємне положення ротора й котушки на розібраній пилі. Після монтажу проміжок між ними встановлюють за сервісними даними конкретної модифікації.

Коли потрібна заміна

Підставою для заміни можуть бути тріщини корпусу, зламані або сильно деформовані лопаті, пошкодження центральної посадки, помітне биття чи несправність стартерних собачок та їхніх поворотних пружин. Якщо собачки заїдають, не виходять у робоче положення або не повертаються після ривка, стартер може прокручуватися без упевненої передачі зусилля. Деформація корпусу здатна спричинити торкання кришки, сторонній шум і вібрацію.

Проблеми із запуском не завжди пов’язані лише з магнето-маховиком. Якщо пила не запускається, одночасно перевіряють стан ручного стартера, котушки запалювання, свічки та кріплення. Такий підхід допомагає не замінювати справну деталь і точніше визначити причину несправності.

Рекомендації щодо встановлення

Перед монтажем очистьте посадкові поверхні та переконайтеся, що на сполучених ділянках немає задирок, забруднення й залишків пошкоджених деталей. Маховик повинен встановлюватися рівно, без примусового перекосу. Удари по лопатях неприпустимі: їх пошкодження порушує вільне обертання та роботу охолоджувальної крильчатки.

Після закріплення перевірте рухливість обох собачок і повернення кожної пружини. Потім переконайтеся, що маховик ніде не торкається корпусу, стартер правильно входить у зачеплення, а пусковий шнур повертається без заїдань. До запуску двигун слід обережно провернути штатним стартером і проконтролювати вільний хід механізму. Точний збіг виконання WOODMAN mod.A та геометрії знятої деталі залишається головною умовою правильного вибору.
