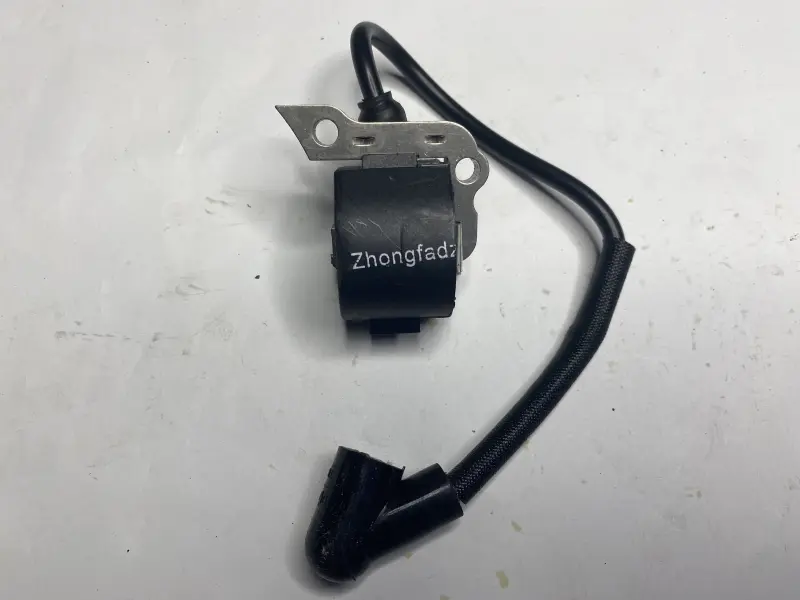

Котушка запалювання для бензопили ДАНИЛО-43 WOODMAN, mod.A

Котушка запалювання для бензопили ДАНИЛО-43 WOODMAN, mod.A

Котушка призначена для відновлення системи запалювання бензопили ДАНИЛО-43. Під час обертання маховика його магніт проходить біля осердя модуля, після чого формується високовольтний імпульс для свічки. Справна деталь потрібна для появи іскри під час запуску та подальшої роботи бензинового двигуна.

Модель mod.A слід добирати як конструктивно визначений варіант, а не як універсальну котушку для будь-якої пили зі схожим об'ємом двигуна. Корпус об'єднаний із металевим осердям та кріпильною пластиною, у якій передбачено два отвори. Високовольтний провід закінчується кутовим свічковим ковпачком. Таке компонування дає змогу встановити модуль біля маховика й під'єднати його безпосередньо до свічки без окремого високовольтного кабелю.

Коли потрібно перевірити котушку

Діагностика системи запалювання доречна, якщо двигун не запускається, іскра відсутня або виникає з перебоями. Подібні ознаки можуть бути пов'язані не лише з котушкою, тому перед заміною перевіряють стан свічки, свічкового ковпачка, високовольтного проводу, вимикача зупинки та його проводки. Оглядають ізоляцію, контакти й кріплення модуля, а також переконуються, що маховик і його магнітна частина не пошкоджені. Така послідовність допомагає не замінювати справну деталь через несправність сусідніх компонентів.

Що порівняти перед замовленням

• Модель бензопили: деталь розрахована на ДАНИЛО-43; позначення mod.A має відповідати встановленому варіанту.
• Форма осердя та кронштейна: порівняйте контур металевої частини, розташування двох кріпильних отворів і положення корпусу відносно маховика.
• Точки кріплення: мають збігатися відстань між отворами, напрямок установлення та доступ до гвинтів.
• Високовольтний вивід: перевірте довжину й напрямок проводу, форму кутового ковпачка та можливість прокласти кабель без натягу.
• Під'єднання вимикача: зіставте тип і розташування низьковольтного контакту зі старою котушкою та проводкою пили.

Навіть невелика відмінність у геометрії кронштейна, положенні виводу або довжині кабелю може завадити правильному встановленню. Найнадійніше порівнювати нову деталь зі знятим модулем одразу за кількома ознаками, не обмежуючись лише назвою бензопили.

Установлення та регулювання

Перед роботою двигун має бути зупинений і охолоджений, а свічковий ковпачок знятий. Після демонтажу стартера та захисних деталей запам'ятайте прокладання проводів і під'єднання вимикача. Посадкове місце очищають від тирси та забруднень, потім котушку попередньо фіксують двома гвинтами, залишаючи можливість відрегулювати її положення.

Між осердям котушки та магнітною частиною маховика встановлюють повітряний проміжок, передбачений технічними даними саме для цієї бензопили. Для регулювання магніт маховика суміщають із полюсами осердя, використовують калібр потрібної товщини й лише після цього рівномірно затягують кріплення. Точне значення не можна обирати приблизно: завеликий проміжок послаблює взаємодію з магнітом, а замалий створює ризик контакту маховика, що обертається, з модулем.

Після затягування маховик прокручують вручну й переконуються, що він рухається вільно, а кабель не торкається гарячих, гострих або рухомих частин. Далі відновлюють під'єднання, встановлюють зняті кожухи та перевіряють наявність іскри безпечним способом. Правильний добір mod.A, акуратне прокладання високовольтного проводу й точне регулювання проміжку дають змогу повернути штатну роботу запалювання без перероблення кріплення.
