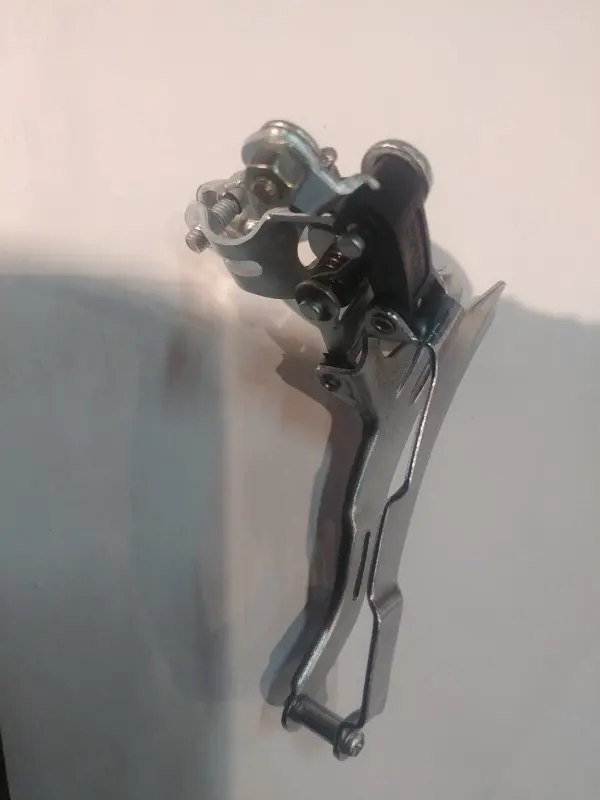

Передній перемикач велосипеда FM із нижньою тягою

Механічний передній перемикач переводить ланцюг між зірками системи та дає змогу змінювати передатне співвідношення трансмісії. Модель призначена для велосипедів, у яких трос керування підходить до перемикача знизу. Цей напрям прокладання має відповідати розташуванню напрямних троса на рамі: за верхнього підведення така версія не замінює перемикач із верхньою тягою без зміни схеми керування.

Призначення та конструкція

Перемикач закріплюється хомутом на підсідельній трубі. Напрямна рамка розташовується біля передніх зірок і під час руху манетки зміщує ланцюг у бік обраної зірки. Пружинний шарнірний механізм повертає рамку після послаблення троса. Конструкція містить вузол фіксації троса та регулювальні гвинти, якими обмежують крайні положення рамки.

Правильне налаштування допомагає ланцюгу переходити між передніми зірками без постійного контакту з напрямною. Обмежувачі не замінюють регулювання натягу троса: ці параметри налаштовують послідовно. Один обмежувач задає положення біля малої зірки, другий не дозволяє рамці зміститися надто далеко за велику. Після під’єднання троса перевіряють переходи в обох напрямках та усувають тертя ланцюга в робочих поєднаннях передач.

Що перевірити під час добору

• Напрям тяги. Трос має підходити знизу, від кареткової частини рами.
• Спосіб кріплення. Ця версія встановлюється хомутом, тому на підсідельній трубі має бути придатне місце для монтажу.
• Посадковий діаметр. Виміряйте зовнішній діаметр труби в точці кріплення та зіставте його з розміром попереднього перемикача. Значну невідповідність не можна компенсувати надмірним затягуванням хомута.
• Параметри системи. Звірте кількість передніх зірок, розмір великої зірки, різницю між зірками та лінію ланцюга з вимогами вашої трансмісії.
• Ланцюг і керування. Перемикач має відповідати ширині встановленого ланцюга та ходу троса, який забезпечує манетка.
• Геометрія рами. Переконайтеся, що рамка не впирається в перо, крило, захист зірок або інші деталі велосипеда в усьому діапазоні руху.

Під час заміни варто зіставити стару й нову деталі поруч: форму та довжину напрямної рамки, розташування хомута відносно зірок, напрям введення троса й доступ до регулювальних гвинтів. Самої зовнішньої подібності недостатньо — невідповідність діаметра труби, лінії ланцюга або розміру системи ускладнить налаштування.

Встановлення та налаштування

Хомут розміщують на чистій ділянці підсідельної труби без перекосу. Напрямну рамку виставляють паралельно великій передній зірці, а висоту добирають відповідно до вимог установленої системи, залишаючи потрібний проміжок над зубцями. Після попередньої фіксації перевіряють, чи рамка проходить увесь хід і не торкається шатунів.

Трос прокладають знизу штатною напрямною рами, прибирають його вільний хід і закріплюють у передбаченому затискачі. Далі послідовно регулюють нижню межу, натяг троса та верхню межу. Остаточну перевірку виконують під час обертання шатунів: ланцюг має переходити на сусідню зірку, не спадати всередину до каретки або назовні до шатуна та не тертися об рамку в коректних поєднаннях передач.

Заміна зазвичай потрібна в разі деформації напрямної рамки, помітного люфту шарнірів, послаблення поворотної пружини, пошкодження затискача троса або неможливості отримати стабільне налаштування. Перед монтажем також доцільно перевірити стан троса, оболонки, ланцюга та передніх зірок: забруднення, тугий хід або значний знос суміжних компонентів можуть зберігати неточне перемикання навіть із справною новою деталлю.
