Задній перемикач велосипеда FM із великим роликом, болтове кріплення

Задній перемикач велосипеда FM із великим роликом

Механічний задній перемикач призначений для багатошвидкісного велосипеда із зовнішнім ланцюговим приводом. Він переміщує ланцюг між задніми зірками за командою манетки та водночас підтримує потрібний натяг ланцюга під час вибору різних передавальних співвідношень. Цю модель виконано у версії з великим роликом і болтовим кріпленням. Вона підходить для заміни пошкодженого або зношеного перемикача за умови збігу способу встановлення та параметрів трансмісії.

Призначення та конструкція

Перемикач приводиться в дію тросом: рух манетки змінює його натяг, шарнірний механізм зміщує рамку до потрібної зірки, а зворотна пружина рухає механізм у протилежному напрямку після послаблення троса. Рамка з напрямним і натяжним роликами задає траєкторію ланцюга та компенсує зміну його вільної довжини. Великий червоний ролик є характерною ознакою цієї версії та дає змогу відрізнити її від однойменного виконання з малим роликом.

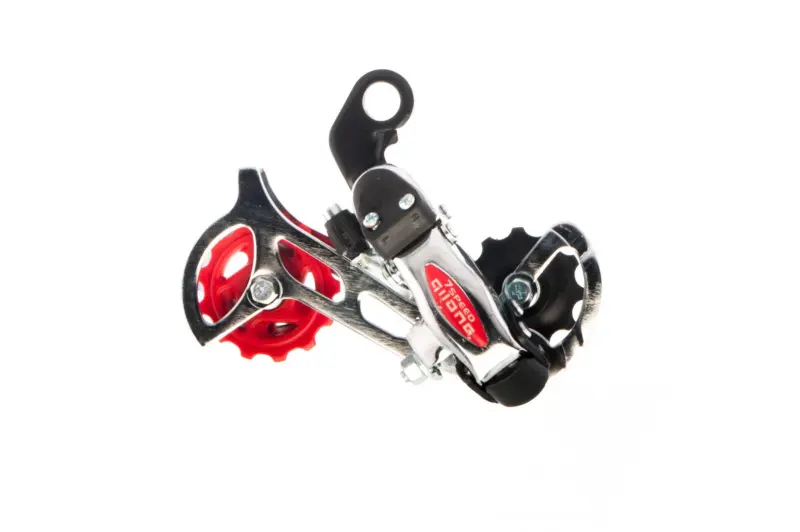

Конструкція поєднує сріблястий корпус, чорну рамку та червоний ролик. Передбачені місце фіксації троса, пружинний шарнірний механізм і регулювальні гвинти. Болтовий спосіб установлення потрібно зіставити з посадковим місцем на конкретній рамі. Позначення «FM» належить до назви моделі, проте саме по собі не визначає кількість передач, допустимий розмір найбільшої задньої зірки чи сумісність із певною манеткою.

Що перевірити перед вибором

• Тип кріплення. Порівняйте болтове кріплення та форму верхньої монтажної частини з раніше встановленим перемикачем і посадковим місцем рами.
• Параметри трансмісії. Уточніть кількість задніх зірок, тип манетки, хід троса, ширину ланцюга та діапазон тріскачки або касети. Ці параметри мають відповідати обраному перемикачу.
• Розмір ролика та геометрію рамки. Якщо велосипед комплектувався версією з великим роликом, зіставте діаметр роликів, відстань між їхніми осями та загальну довжину рамки зі старою деталлю.
• Стан суміжних деталей. Погнуте посадкове місце, тугий або забруднений трос, пошкоджена сорочка, розтягнутий ланцюг і зношені зірки можуть погіршити перемикання навіть після встановлення нової деталі.

Установлення та налаштування

Перед монтажем оглядають різьбу й місце кріплення, а також перевіряють, чи не деформована монтажна частина. Перемикач установлюють без перекосу, ланцюг проводять через напрямний і натяжний ролики правильною траєкторією, після чого фіксують трос. Остаточне налаштування охоплює встановлення крайніх положень гвинтами H і L, регулювання натягу троса та відстані між верхнім роликом і задніми зірками. Обмежувальні гвинти не дозволяють рамці рухатися далі крайніх зірок, тому їхнє положення особливо важливе для запобігання сходженню ланцюга до рами або спиць.

Після регулювання кожну передачу перевіряють під час обертання педалей без різкого навантаження. Ролик має розташовуватися навпроти обраної зірки, переходи повинні відбуватися послідовно, а ланцюг — проходити через рамку без постійного тертя та спроб перейти на сусідню зірку. Якщо точного налаштування досягти не вдається, спочатку перевіряють прямолінійність кріплення, вільний рух троса та ступінь зношення ланцюга із зірками, а не компенсують несправність надмірним натягом троса.

Коли потрібна заміна

Підставою для заміни є деформація рамки після удару, помітний люфт шарнірів, ослаблення пружини, пошкодження роликів або неможливість стабільно налаштувати переходи між зірками. Модель FM із великим роликом і болтовим установленням призначена саме для такого ремонту, однак її добирають за конструкцією велосипеда, а не лише за зовнішньою подібністю. Точне попереднє зіставлення кріплення, геометрії та параметрів трансмісії допомагає отримати коректну роботу всіх передач після монтажу.
