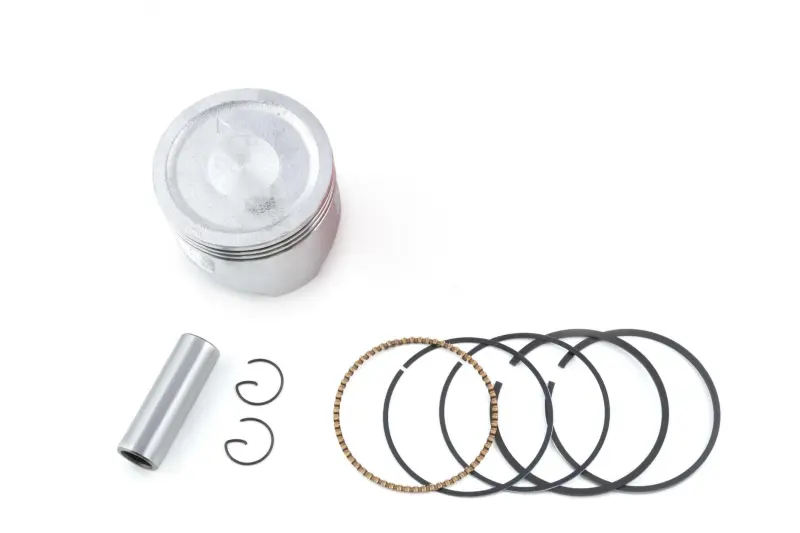

Поршневий комплект 188F 13 к.с., STD, Ø88 мм, ST

Поршневий комплект 188F STD Ø88 мм

Комплект призначений для ремонту бензинового двигуна 188F потужністю 13 к.с. з номінальною розмірною групою циліндра Ø88 мм. Поршень сприймає тиск газів після згоряння паливної суміші та через палець і шатун передає зусилля колінчастому валу. Установлені в канавках кільця ущільнюють простір між поршнем і стінкою циліндра, беруть участь у збереженні компресії та регулюють кількість мастила на поверхні циліндра.

Виконання STD означає стандартний, або нульовий, ремонтний розмір. Такий варіант обирають для циліндра номінального розміру, якщо результати вимірювань дозволяють надалі використовувати його без переходу на збільшену ремонтну групу. Позначення Ø88 мм слід сприймати як розмірну категорію комплекту: перед придбанням потрібно перевірити модель двигуна, фактичний діаметр циліндра, ступінь його зношення та передбачені виробником монтажні зазори.

Склад і призначення деталей

• Поршень рухається всередині циліндра, бере участь у стисканні суміші та передає отримане зусилля на шатун.
• Поршневі кільця встановлюються у відповідні канавки й забезпечують ущільнення в циліндрі, а мастилознімна частина набору регулює мастильну плівку.
• Поршневий палець утворює шарнірне з'єднання поршня з верхньою головкою шатуна.
• Стопорні кільця фіксують палець від осьового переміщення після правильного встановлення.

Заміна поршневого комплекту потрібна за наявності задирів на спідниці, пошкодження днища, зношення канавок, залягання чи руйнування кілець, а також за надмірного проміжку між поршнем і циліндром. Такі дефекти можуть супроводжуватися падінням компресії, ускладненим запуском, зменшенням тяги, стороннім стукотом і підвищеною витратою мастила. Ці ознаки не замінюють дефектування: подібна поведінка двигуна можлива також через несправності клапанів, системи живлення або запалювання.

Як правильно підібрати комплект

Спочатку звірте позначення двигуна — 188F — та його клас потужності 13 к.с. Потім визначте розмір циліндра вимірювальним інструментом у кількох поясах і напрямках. Перевірити потрібно не лише діаметр, а й овальність, конусність, стан поверхні та придатність циліндра до подальшого використання. Якщо циліндр уже розточували або його зношення перевищує допустимі межі, стандартний комплект STD може не забезпечити потрібного проміжку: розмірну групу обирають за результатами вимірювань і технологією ремонту.

Під час порівняння зі знятими деталями враховують форму днища та спідниці, розташування й ширину канавок, розміри пальця, загальну висоту поршня та орієнтаційні ознаки. Збігу лише одного діаметра недостатньо: різні модифікації двигуна можуть мати відмінну геометрію спряжених деталей. Кільця повинні вільно рухатися у своїх канавках без надмірного бічного люфту, а проміжки в їхніх замках перевіряють безпосередньо в підготовленому циліндрі.

Установлення та підготовка двигуна

Перед складанням циліндр очищують і оцінюють стан його поверхні, видаляють забруднення з канавок та перевіряють шатун, палець і посадкові місця. Кільця монтують у призначені для них канавки з урахуванням типу й орієнтації; замки розподіляють відповідно до вимог настанови конкретного двигуна. Палець має входити без перекосу, а обидва стопорні кільця — повністю зайняти свої канавки. Не можна пошкоджувати кільця об край циліндра, тому поршень заводять із придатною оправкою та достатнім монтажним змащенням.

Після складання колінчастий вал прокручують вручну, перевіряючи плавність руху та відсутність заклинювання. Під час ремонту також оглядають прокладки, клапанний механізм, вентиляцію картера та чистоту повітряного фільтра: усунення причини зношення допомагає запобігти повторному пошкодженню нової поршневої групи. Комплект 188F STD Ø88 мм придатний для планового відновлення двигуна лише після точного контролю циліндра та всіх спряжених деталей.
