Маховик магнето бензопили St M 360 KOSA

Маховик магнето для бензопили St M 360 KOSA

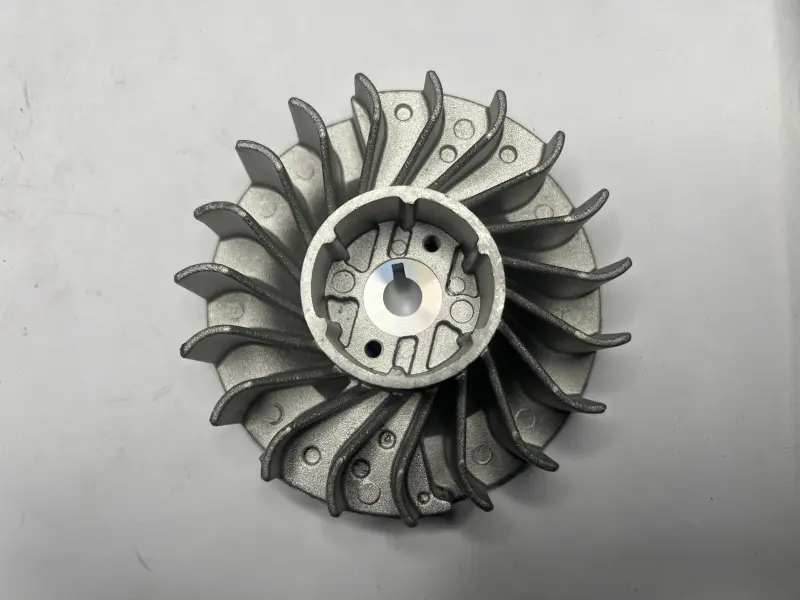

Деталь призначена для ремонту системи запалювання бензопили St M 360. У цій товарній позиції під назвою «магнето» пропонується саме маховик: кругла обертова деталь з центральним посадковим отвором, пазом і радіальними лопатями. Її не слід плутати з котушкою або електронним модулем запалювання — це різні компоненти, які працюють поруч, але добираються та замінюються окремо.

Під час обертання маховик взаємодіє з модулем запалювання та бере участь у формуванні іскри в потрібний момент. Радіальні лопаті одночасно створюють спрямований потік повітря під кожухом двигуна. Тому стан посадкової частини, паза, магнітного сектора й лопатей має практичне значення: пошкодження можуть супроводжуватися відсутністю іскри, нестабільним запуском, стороннім биттям або торканням сусідніх деталей.

Підтверджені параметри

• Призначення: маховик магнето для бензопили St M 360.
• Зовнішній діаметр: 104 мм.
• Внутрішній діаметр: 11 мм.
• Ширина паза: 2 мм.
• Висота: 34 мм.
• Виконання: центральна посадкова втулка, паз і радіальні лопаті.

Як перевірити сумісність

Для добору недостатньо орієнтуватися лише на загальне позначення St M 360. У сімействі MS 360 застосовувалися різні виконання маховика, зокрема окремі варіанти для деяких модифікацій з обігрівом. Перед замовленням зіставте стару деталь за зовнішнім діаметром, висотою, діаметром центрального отвору та шириною паза. Додатково порівняйте глибину посадки, розташування паза відносно магнітного сектора, форму внутрішньої чаші, кількість і конфігурацію лопатей. Усі контрольні розміри знімають з очищеної деталі без урахування забруднень і зім’ятих країв.

Якщо старий маховик зберігся, найзручніше покласти деталі однаковою стороною догори та перевірити збіг посадкової геометрії. Центральний отвір має відповідати валу без примусового розточування, а паз — передбаченій напрямній. Розбіжність навіть одного приєднувального параметра є підставою обрати інше виконання. Позначення KOSA належить до назви цієї товарної позиції та не замінює перевірку геометрії.

Заміна та встановлення

Підставою для заміни є тріщини, зламані або помітно деформовані лопаті, пошкоджений паз, зношена посадка, сліди торкання чи дефект магнітної частини. До придбання варто виключити несправність свічки, проводки та модуля запалювання: відсутність іскри не завжди пов’язана з маховиком. Такий порядок діагностики допомагає замінити саме пошкоджену деталь.

Монтаж виконують на очищену й неушкоджену посадкову поверхню. Паз суміщають із відповідною напрямною, після чого кріплення затягують із зусиллям, передбаченим ремонтною документацією конкретної версії пилки. Удари по лопатях і розточування центрального отвору неприпустимі. Після складання перевіряють вільне обертання, відсутність осьового биття й торкання модуля, а також правильний повітряний проміжок між магнітним сектором і модулем запалювання. Якщо немає відповідного знімача, вимірювального інструмента або досвіду ремонту високообертових двигунів, установлення краще доручити майстру.

Маховик підходить для планового відновлення бензопили St M 360 за умови повного збігу моделі, модифікації та наведених приєднувальних розмірів. Ретельне порівняння зі знятою деталлю особливо важливе, якщо пилку раніше ремонтували або її точна версія невідома.
