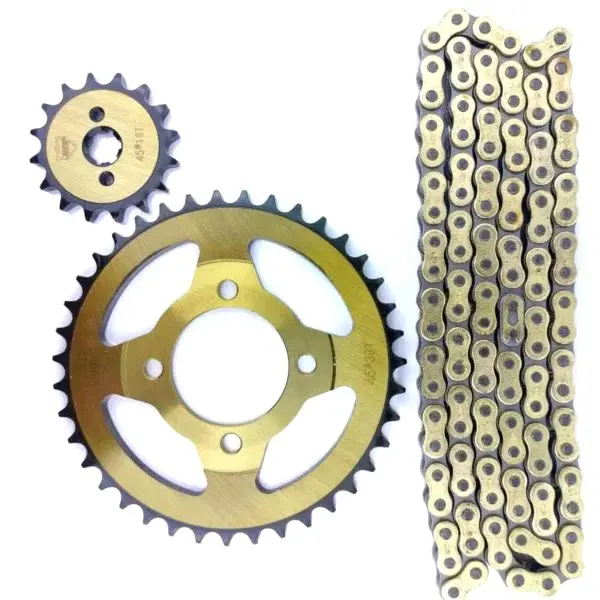

Комплект зірок і ланцюга Delta 428, 15/41T, 104L JWBP

Комплект зірок і ланцюга Delta 428 JWBP

Комплект призначений для оновлення ланцюгового привода мопеда Delta у конфігурації 428. До нього входять ведуча зірка на 15 зубців, ведена зірка на 41 зубець і приводний ланцюг на 104 ланки. Усі три деталі підібрані під один формат ланцюга, тому набір доречний під час ремонту, коли потрібно замінити не одну зношену деталь, а сполучені частини передачі.

Ведуча зірка встановлюється на вихідний вал двигуна та передає обертання ланцюгу. Ланцюг приводить задню зірку, пов’язану з колесом. Співвідношення 15/41 утворює передатне число близько 2,73. Під час вибору потрібно зберегти передбачену для конкретного мопеда кількість зубців: заміна 15T або 41T на інше значення змінює роботу передачі й потребує окремого обґрунтованого підбору.

Підтверджена конфігурація

• Формат привода: 428.
• Передня зірка: 15 зубців.
• Задня зірка: 41 зубець.
• Ланцюг: 104 ланки.
• Призначення: ланцюгова передача мопеда Delta.
• Внутрішній діаметр задньої зірки: 54 мм.
• Відстань між кріпильними отворами: 70 мм.

Самого збігу назви Delta для правильного вибору недостатньо: на мопедах цієї серії трапляються різні варіанти зірок, довжини ланцюга та кріплення. Перед замовленням слід зіставити формат старого ланцюга, кількість зубців обох зірок і число ланок. Для задньої зірки додатково перевіряють центральний отвір, розташування кріпильних отворів і спосіб посадки на маточину. Для передньої — посадковий профіль і фіксацію на валу. Ці точки порівнюють із демонтованими деталями, адже однакова кількість зубців ще не підтверджує збіг посадки.

Коли комплект потребує заміни

Підставою для обслуговування привода стають помітне витягування ланцюга, потреба часто відновлювати натяг, тугі чи пошкоджені ланки, виражений бічний люфт, а також стоншені, загострені або нерівномірно зношені зубці. Робота нового ланцюга по сильно вироблених зірках порушує нормальне зачеплення. Так само нова зірка не усуває проблем розтягнутого ланцюга. Одночасне встановлення узгодженого набору дає всім контактним деталям змогу почати роботу без старого вироблення на одній із них.

Перед монтажем очищують та оглядають зону привода, кріплення задньої зірки, посадку передньої зірки й механізми регулювання колеса. Зірки мають розташовуватися в одній площині, а ланцюг — рухатися без перекосу та заїдання. Кріплення затягують способом і моментом, передбаченими для конкретної моделі мопеда. Після складання регулюють натяг за настановою до техніки, прокручують колесо та перевіряють його в кількох положеннях: надмірний натяг і великий провис однаково небажані.

Комплект JWBP підходить для випадку, коли на Delta застосовано поєднання 428, 15T, 41T і 104L, а розміри кріплення задньої зірки відповідають 54 і 70 мм. Остаточна перевірка за старими деталями особливо потрібна після попередніх переробок трансмісії: фактично встановлена конфігурація може відрізнятися від типової. Після монтажу ланцюг обслуговують і контролюють його натяг із періодичністю, зазначеною виробником техніки.
