Магнето (маховик) для бензопили Goodluck GL 3800 KOSA

Магнето (маховик) для бензопили Goodluck GL 3800 KOSA

Деталь призначена для ремонту системи запалювання бензопили Goodluck GL 3800. Магнето цього типу є маховиком, який установлюється на колінчастий вал та обертається разом із ним. Його магніти взаємодіють із котушкою запалювання, створюючи умови для появи іскри на свічці в потрібний момент. Водночас маховик бере участь у запуску двигуна та формує потік повітря для охолодження.

Призначення та конструкція

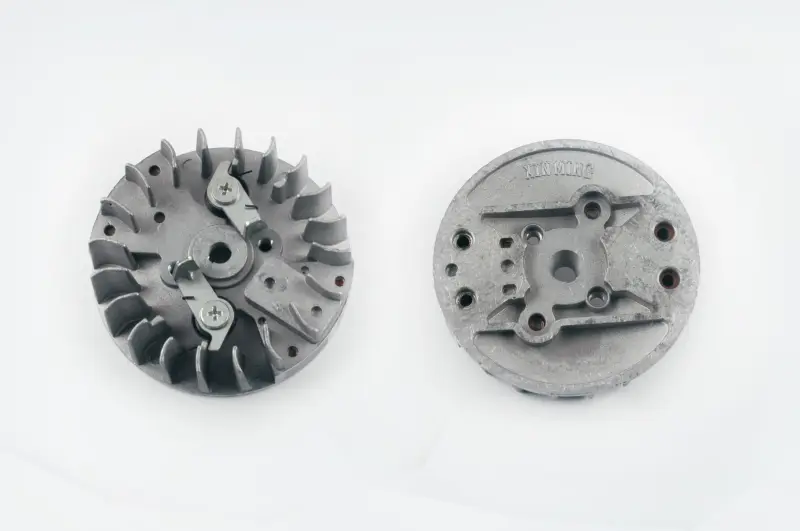

Круглий корпус має центральний посадковий отвір, радіальні вентиляційні лопаті та дві підпружинені металеві собачки стартера. Під час ривка пускового шнура собачки передають зусилля від стартера на маховик, а через нього — на колінчастий вал. Після запуску вони повертаються у вихідне положення та припиняють взаємодію зі стартерним механізмом. Лопаті під час обертання спрямовують повітря до двигуна, тому їхня цілісність важлива і для балансу деталі, і для належного відведення тепла.

Магніти маховика проходять біля котушки запалювання та створюють змінне магнітне поле. Котушка перетворює цей імпульс на високу напругу, потрібну свічці. Через це справність магнето впливає на запуск і стабільну роботу бензинового двигуна. Водночас відсутність іскри не завжди свідчить про несправність маховика: перед заміною перевіряють свічку, котушку, вимикач двигуна, проводку, стан магнітів і встановлений між маховиком та котушкою проміжок.

Коли потрібна заміна

• на корпусі з’явилися тріщини, відколи або сліди деформації;
• зламані вентиляційні лопаті чи порушене балансування;
• пошкоджене центральне посадкове місце або шпонкове з’єднання;
• собачки стартера зношені, заклинюють або не передають зусилля під час запуску;
• магніти пошкоджені, ослаблені або не забезпечують належну роботу запалювання;
• після механічного пошкодження маховик торкається сусідніх деталей.

Користуватися пилою з деформованим маховиком небажано: дисбаланс створює зайву вібрацію та додаткове навантаження на колінчастий вал і підшипники. Деталь зі зламаними лопатями, пошкодженим центром або ненадійно закріпленими частинами стартерного механізму слід замінити до подальшої роботи інструмента.

Як правильно підібрати

Основний орієнтир — модель Goodluck GL 3800 та виконання KOSA. Позначення 3800, 4500, 5200 і 5800 належать до різних груп бензопил, тому зовні подібний маховик від іншої серії не можна обирати без перевірки. Перед установленням порівняйте стару й нову деталі за зовнішнім діаметром, загальною висотою, формою центральної посадки, розташуванням шпонкового паза, конфігурацією внутрішньої сторони, положенням магнітів і будовою собачок стартера.

Додатково перевірте відстані між конструктивними виступами, напрямок і форму лопатей, а також вільне розміщення маховика під кожухом. Самого збігу марки пилки недостатньо, адже в межах однієї модельної групи можуть траплятися різні модифікації. Найнадійніший спосіб підбору — зіставити геометрію демонтованого маховика із запропонованою деталлю та переконатися, що стартер розрахований на такий самий механізм зачеплення.

Установлення та перевірка

Перед розбиранням двигун потрібно повністю зупинити, а ділянку стартера очистити від тирси. Маховик знімають відповідним знімачем, попередньо зафіксувавши поршень призначеним для цього пристосуванням. Не можна утримувати корпус викруткою за лопаті, підважувати його з перекосом або бити по тонких ділянках: такі дії спричиняють тріщини та порушують балансування.

Під час складання очищають посадкову поверхню колінчастого вала, перевіряють стан шпонки та суміщають паз без зміщення. Кріплення затягують із зусиллям, передбаченим технічною документацією бензопили. Після монтажу маховик має обертатися вільно, без биття та контакту з кожухом, котушкою чи іншими деталями. До остаточного складання також перевіряють рух собачок стартера і правильність проміжку біля котушки запалювання. Такий порядок допомагає відновити впевнений запуск Goodluck GL 3800 та не пошкодити нову деталь під час першого пуску.
