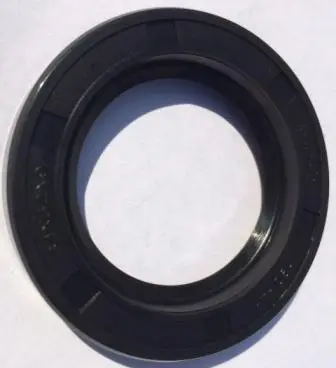

Сальник вторинного вала ІЖ

Сальник вторинного вала ІЖ

Сальник призначений для ущільнення місця виходу вторинного вала на мотоциклах ІЖ. У цьому з’єднанні вал обертається відносно нерухомої частини корпусу, а ущільнювальна кромка прилягає до його поверхні. Деталь допомагає утримувати мастильний матеріал усередині механізму та обмежує проникнення пилу й інших забруднень ззовні. Справне ущільнення особливо потрібне після розбирання трансмісії та під час усунення слідів оливи біля виходу вала.

Коли потрібна заміна

Приводом перевірити сальник стають масляні сліди в зоні вторинного вала, втрата еластичності, надрив або помітне спрацювання ущільнювальної кромки. Проте нова деталь усуне протікання лише за справної спряженої поверхні. Кільцева канавка, задирки, корозія або відчутний люфт вала заважають кромці зберігати рівномірний контакт. Тому під час ремонту оглядають не тільки демонтований сальник, а й вал, посадковий отвір та сусідні деталі. Такий підхід допомагає не сплутати зношене ущільнення з іншою причиною витоку.

Як правильно підібрати

Назва «для ІЖ» і зазначення місця встановлення визначають призначення деталі, але не замінюють перевірку геометрії. Перед замовленням виміряйте знятий сальник і посадкові місця: внутрішній діаметр має відповідати поверхні вторинного вала, зовнішній — отвору корпусу, а ширина — передбаченій глибині встановлення. Порівняйте загальний профіль, форму зовнішньої частини та розташування ущільнювальної кромки. Якщо старий сальник деформований, орієнтуйтеся також на розміри вала й посадкового отвору, а не лише на результат вимірювання зношеної деталі.

• Місце встановлення: вторинний вал мотоцикла ІЖ.
• Тип деталі: кільцевий радіальний сальник для обертового вала.
• Основні параметри добору: внутрішній і зовнішній діаметри, ширина, профіль та напрямок установлення.
• Поверхні для перевірки: контактна доріжка на валу й посадковий отвір корпусу.

Установлення та перевірка після ремонту

Перед монтажем посадкове місце очищають від залишків забруднень і слідів старого ущільнення. Контактну поверхню вала перевіряють на гострі краї та пошкодження, здатні порізати нову кромку під час надягання. Робочу поверхню сальника й доріжку вала злегка змащують відповідним для цього механізму мастильним матеріалом, щоб перший запуск не відбувався насухо. Деталь запресовують рівно, прикладаючи зусилля по колу та не вдаряючи безпосередньо по м’якій частині.

Орієнтацію зберігають такою самою, як у правильно встановленої знятої деталі: основна ущільнювальна кромка має бути спрямована в бік утримуваного мастильного матеріалу. Після складання вал повинен обертатися без заїдання, а сальник — сидіти рівно, без перекосу та виступання з посадкового місця. Потім вузол очищають зовні й контролюють відсутність свіжих масляних слідів. Для впевненого вибору цього сальника ІЖ достатньо заздалегідь перевірити місце встановлення та повний набір фактичних розмірів.
