Вимикач бензопили Goodluck GL 4500/5200 KOSA

Вимикач бензопили Goodluck GL 4500/5200 KOSA

Компактний вимикач призначений для керування запуском і зупиненням бензинових ланцюгових пил Goodluck GL 4500 та GL 5200. Деталь взаємодіє із системою запалювання: перед запуском оператор переводить перемикач у положення роботи, а для зупинення двигуна — у положення вимкнення. Така запчастина потрібна під час ремонту пили, якщо штатний перемикач пошкоджений, погано тримається в корпусі, спрацьовує не щоразу або не дає нормально заглушити двигун.

Конструкція та призначення

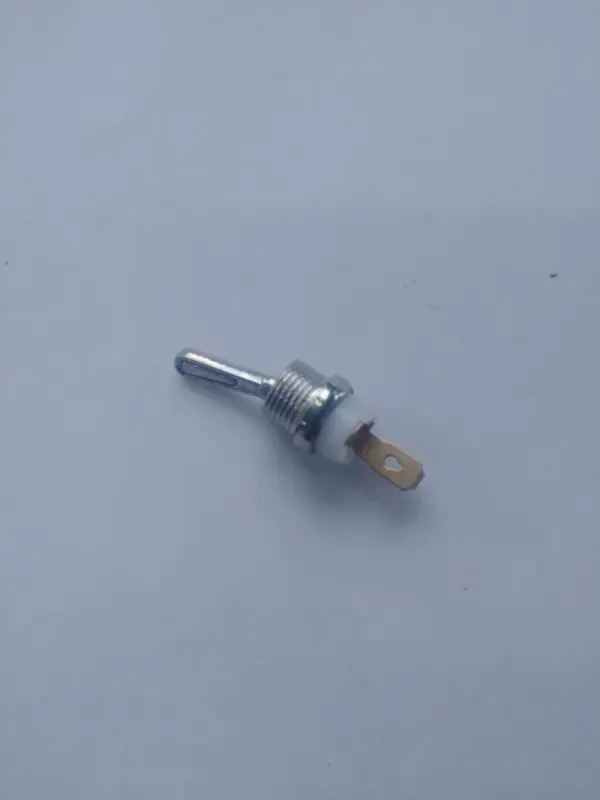

Вимикач має металевий різьбовий корпус і закріплюється гайкою. Між корпусом та електричним контактом розташована ізоляційна вставка. Для під’єднання передбачений один плоский контакт, а керування виконується виступним металевим важільцем. Така форма розрахована на встановлення у відповідне посадкове місце корпусу бензопили. Різьбове кріплення дає змогу зафіксувати деталь без окремої притискної скоби, а плоский вивід з’єднується зі штатним роз’ємом проводки.

Модель пропонується для бензопил Goodluck серій GL 4500 і GL 5200. Під час підбору не варто орієнтуватися лише на назву пили: у техніки споріднених серій можуть відрізнятися виконання корпусу, посадковий отвір та спосіб під’єднання. Порівняйте нову деталь зі знятим вимикачем за формою важільця, довжиною і діаметром різьбової частини, розташуванням гайки, типом контактного виводу та вільним простором із внутрішнього боку корпусу. Роз’єм дроту має встановлюватися на контакт без перероблення, а важілець — рухатися в передбаченому напрямку й не торкатися сусідніх деталей.

Коли потрібна заміна

• двигун не зупиняється після переведення штатного перемикача в положення вимкнення;
• зупинення відбувається лише після кількох рухів важільця або додаткового натискання на нього;
• корпус вимикача хитається в посадковому місці або пошкоджена різьбова частина;
• контакт потемнів, окислився, деформувався чи не утримує роз’єм дроту;
• ізоляційна вставка має тріщини, відколи або сліди перегрівання;
• важілець зігнутий, заїдає чи не проходить повний хід між положеннями.

Подібні ознаки можуть виникати також через пошкодження дроту, роз’єму або контактів системи запалювання. До заміни перевірте цілісність проводки та надійність з’єднання. Це допомагає відрізнити несправність самого перемикача від обриву чи поганого контакту в іншому місці.

Підбір і встановлення

Перед розбиранням двигун потрібно зупинити й дочекатися його повного охолодження; ковпачок свічки запалювання знімають, щоб виключити випадковий запуск. Варто запам’ятати положення старої деталі та маршрут дроту до від’єднання. Роз’єм знімайте за його металеву або ізольовану частину, не витягуючи за дріт. Після демонтажу порівняйте посадкові параметри обох деталей і переконайтеся, що контакт не торкається корпусу там, де конструкцією передбачена ізоляція.

Вимикач установлюють у те саме положення, що й попередній, після чого кріпильну гайку затягують без перекосу та надмірного зусилля. Дріт укладають так, щоб його не затискали частини корпусу і щоб він не контактував із гарячими або рухомими деталями пили. Важілець повинен вільно проходити весь передбачений хід. До початку звичайної роботи перевірте перемикання режимів і зупинення двигуна на холостому ходу. Якщо двигун не глушиться штатним способом, пилу не використовують до перевірки під’єднання та усунення несправності.

Вимикач Goodluck GL 4500/5200 KOSA підходить для відновлення штатного керування бензопилою за умови підтвердженого збігу посадки та контакту. Точне порівняння зі старою деталлю особливо потрібне для пил, що випускалися в різних виконаннях або раніше ремонтувалися із заміною корпусу чи проводки.
