Кінцевий вимикач переднього гальма Delta, Alpha з дротом

Кінцевий вимикач переднього гальма Delta, Alpha з дротом

Вимикач призначений для керування стоп-сигналом від важеля переднього гальма на мопедах Delta та Alpha. Деталь установлюється біля важеля й реагує на його рух: під час гальмування контакти змінюють стан, після чого вмикається лампа стоп-сигналу. Такий вимикач потрібний, коли задній ліхтар не реагує на переднє гальмо, вмикається з перебоями або спрацьовує лише за певного положення важеля.

Призначення та конструкція

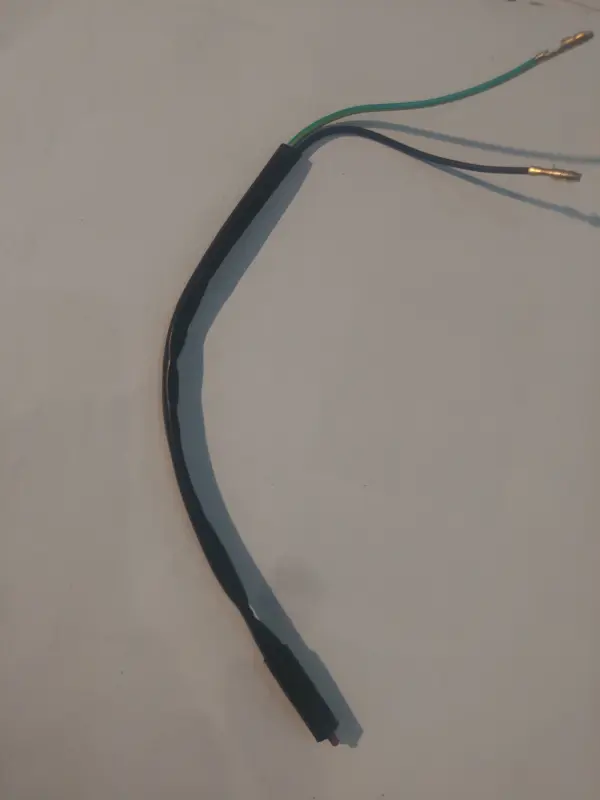

Конструкція поєднує видовжений корпус вимикача та два виведені дроти. На кінцях дротів розташовані металеві контактні наконечники для підключення до проводки мопеда. Виконання з дротами дає змогу розмістити корпус у передбаченій точці біля важеля, а з’єднання вивести до відповідних контактів. Вимикач обслуговує саме сигналізацію про натискання переднього гальма й не є механічною деталлю, що створює гальмівне зусилля.

Справне спрацьовування особливо важливе в міському русі: стоп-сигнал повідомляє учасникам руху позаду про початок уповільнення. Якщо лампа працює від заднього гальма, але не вмикається від переднього, причиною може бути сам вимикач, його контакти, проводка або положення деталі відносно важеля. Перед придбанням слід перевірити ці точки, щоб заміна усунула справжню несправність.

Як підібрати вимикач

Основний орієнтир щодо застосування — мопеди сімейств Delta та Alpha. Усередині цих сімейств трапляються різні варіанти органів керування та проводки, тому самої назви моделі недостатньо. Зніміть старий вимикач і зіставте форму корпусу, спосіб розміщення біля важеля, кількість дротів, тип контактних наконечників і доступну довжину дротової частини. Також перевірте, чи вистачає місця для корпусу під час повного ходу важеля та чи не натягуватиметься дріт при повороті керма.

• Тип деталі: кінцевий вимикач важеля переднього гальма.
• Призначення: увімкнення стоп-сигналу під час використання переднього гальма.
• Застосування: мопеди Delta та Alpha за умови збігу конструкції й підключення.
• Підключення: два дроти з металевими контактними наконечниками.
• Розташування: біля важеля переднього гальма.

Під час вибору порівняйте не лише зовнішній контур корпусу. Значення мають розташування точки впливу важеля, напрямок виходу дротів і форма наконечників. Корпус повинен розміщуватися без перекосу, а важіль — діяти на вимикач у потрібній частині свого ходу. Надто раннє або пізнє спрацьовування може призвести до того, що лампа світитиметься постійно або вмикатиметься вже після помітного переміщення важеля.

Установлення та перевірка

Перед монтажем від’єднайте живлення бортової мережі та зафіксуйте мопед так, щоб кермо й важіль залишалися доступними. Запам’ятайте розташування старої деталі та підключення дротів, потім обережно від’єднайте контакти, не тягнучи їх за дріт. Новий корпус установлюють без перекосу й розміщують так, щоб важіль діяв на вимикач у передбачений момент. Дріт потрібно прокласти вільно, подалі від рухомих крайок, місць перетискання та ділянок, де він може натягуватися під час повороту керма.

Після підключення перевірте роботу стоп-сигналу кількома плавними та швидкими натисканнями. Лампа має передбачувано реагувати на важіль і вимикатися після його відпускання. Потім поверніть кермо в обидва боки та повторіть перевірку: положення дротів не повинно впливати на спрацьовування. Якщо результат нестабільний, перевірте посадку корпусу, надійність контактів, стан лампи та решти проводки. Такий порядок допомагає правильно встановити вимикач і відновити реакцію стоп-сигналу на переднє гальмо без випадкових перебоїв.
