ЦПГ Yamaha JOG 2JA 50 см³, циліндр Ø40 мм, палець Ø10 мм

Циліндро-поршнева група Yamaha JOG 2JA 50 см³

Комплект призначений для відновлення циліндро-поршневої частини двигуна скутера Yamaha JOG 2JA. Його основні параметри — діаметр циліндра 40 мм і поршневий палець діаметром 10 мм. ЦПГ поєднує циліндр, поршень і супутні деталі, які формують камеру згоряння, забезпечують стискання паливної суміші та передають зусилля на шатун. Справний стан цих компонентів потрібний для нормальної компресії, впевненого запуску та стабільної тяги двигуна.

Заміна ЦПГ доречна в разі зношення робочої поверхні циліндра, задирів на поршні, пошкодження днища, зношення канавок кілець або втрати компресії. Такі несправності можуть супроводжуватися ускладненим запуском, зниженням потужності та стороннім механічним шумом. Перед розбиранням двигуна бажано провести діагностику: подібні ознаки також виникають через порушення подавання пального, негерметичність з’єднань або несправність системи запалювання.

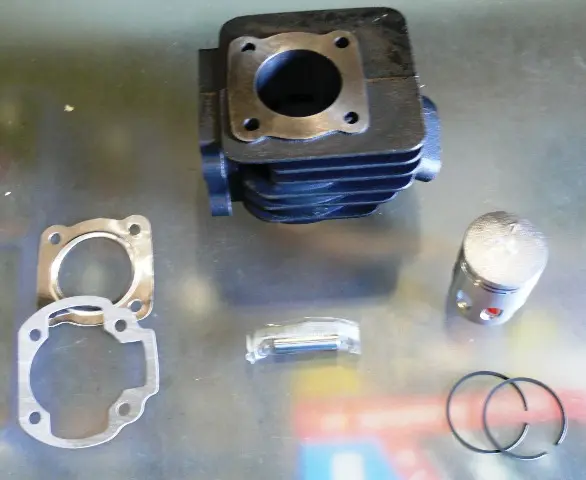

Основні параметри та склад

• Призначення: відновлення циліндро-поршневої частини двигуна скутера.
• Сумісність: Yamaha JOG 2JA 50 см³.
• Діаметр циліндра: 40 мм.
• Діаметр поршневого пальця: 10 мм.
• Циліндр: має зовнішнє оребрення для відведення тепла під час роботи двигуна.
• Поршнева частина: поршень, два кільця, поршневий палець і два стопорні кільця.
• Ущільнення з’єднань: до набору входять дві прокладки різної форми для сполучуваних поверхонь циліндрової частини.

Під час підбору недостатньо орієнтуватися лише на назву моделі скутера. Потрібно звірити код двигуна, діаметр циліндра, розмір пальця, форму посадкової основи, розташування кріпильних отворів і конфігурацію каналів. Особливо уважно перевіряють техніку, яку раніше ремонтували або оснастили іншим двигуном: установлена на ній циліндрова частина може відрізнятися від початкової. Старі деталі зручно використовувати як геометричний зразок, однак їхні фактичні розміри варто виміряти, адже зношення та попередня обробка здатні вплинути на результат порівняння.

Підготовка та встановлення

До складання необхідно оглянути шатун, голчастий підшипник верхньої головки, посадкові поверхні та різьбові з’єднання. На них не повинно залишатися нагару, решток попередніх прокладок і абразивних частинок. Відкриту порожнину картера на час роботи закривають чистим матеріалом, щоб усередину не потрапили стопорне кільце або сміття. Пошкодження підшипника, помітний люфт шатуна чи забруднення картера усувають до монтажу нової ЦПГ.

Поршневий палець, канавки, кільця та поверхню поршня перед складанням змащують оливою для двотактного двигуна. Кільця встановлюють у призначені для них канавки з дотриманням правильного положення замків та орієнтації позначень, якщо вони передбачені виробником. Циліндр надягають без перекосу, обережно стискаючи кільця: тиснути крізь опір не можна, оскільки це може пошкодити кільце або край каналу. Стопори пальця мають повністю ввійти у свої канавки, а використані раніше деформовані стопорні кільця повторно не встановлюють.

Для складання застосовують нові відповідні прокладки, а кріплення затягують рівномірно, дотримуючись послідовності та моменту з посібника для конкретного двигуна. Перед першим запуском перевіряють справність подавання оливи, відсутність підсмоктування повітря та герметичність з’єднань. Режим початкової експлуатації обирають відповідно до вимог установленої ЦПГ і двигуна. Точний підбір, чисте складання та правильне положення поршневих деталей допомагають відновити компресію й уникнути пошкодження нового циліндра одразу після ремонту.
