Контролер двигуна 36V 800W для електроскутера та ATV

Контролер двигуна 36V 800W для електроскутера та ATV

Контролер призначений для керування колекторним тяговим двигуном електричного скутера, дитячого електроквадроцикла або іншої техніки із системою 36 В та мотором потужністю 800 Вт. Він приймає сигнал від ручки газу й регулює передавання енергії від акумуляторної батареї до двигуна, завдяки чому техніка починає рух і змінює швидкість відповідно до команди водія. Цю деталь добирають як блок керування тяговим мотором, а не як реле заряджання акумулятора.

Призначення та конструкція

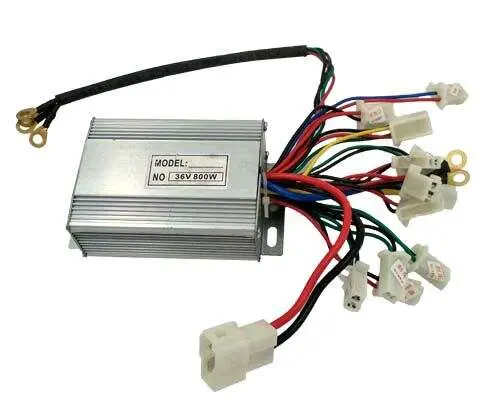

Блок виконаний у компактному ребристому корпусі з монтажними вушками. Така форма зручна для розміщення контролера всередині корпусу техніки та його фіксації на передбаченому посадковому місці. Із корпусу виведений джгут різнокольорових проводів із кількома роз’ємами, силовим роз’ємом і кільцевими клемами. Окремі виводи використовуються для підключення акумулятора, двопровідного колекторного двигуна, ручки газу, замка ввімкнення, гальмівного сигналу та інших передбачених виробником техніки компонентів.

Контролер бере участь не лише у зміні швидкості мотора. Через його проводку передаються керувальні команди, потрібні для запуску привода та припинення тяги під час натискання на гальмо. Тому справний блок має відповідати не лише напрузі й потужності, а й схемі конкретного електроскутера або ATV. Однакові позначення 36V і 800W на двох контролерах ще не означають, що їхні штекери, призначення контактів та логіка ввімкнення повністю збігаються.

Що перевірити під час добору

Перед придбанням порівняйте новий контролер зі знятою деталлю та схемою техніки. Основні параметри цієї моделі — напруга 36 В і потужність 800 Вт. Крім них потрібно врахувати тип двигуна: контролер розрахований на колекторний мотор постійного струму з двома силовими проводами. Він не призначений для безколекторного двигуна з трьома фазними виводами й окремим підключенням датчиків положення ротора.

• Напруга системи: акумуляторний блок та інші компоненти техніки мають бути розраховані на 36 В.
• Потужність двигуна: базовий орієнтир для цієї моделі — 800 Вт; установлювати блок слід у систему з відповідними параметрами.
• Тип мотора: потрібен двопровідний колекторний двигун постійного струму.
• Роз’єми: зіставте кількість штекерів, їхню форму, число контактів і розташування ключів у пластикових корпусах.
• Призначення проводів: окремо перевірте силове живлення, виводи двигуна, ручку газу, замок увімкнення та гальмівний вхід.
• Монтаж: порівняйте розміри доступного місця, напрямок виходу джгута й розташування кріпильних вушок.

Заміна та підключення

Причиною перевірки контролера можуть бути відсутність реакції двигуна на ручку газу, ривки, неможливість запуску за справної батареї та мотора або помітне пошкодження корпусу, проводів чи контактів. Такі самі ознаки виникають у разі несправності ручки газу, замка, гальмівного датчика, акумулятора та з’єднань, тому перед заміною доцільна послідовна діагностика всіх підключених компонентів.

Монтаж виконують за повністю від’єднаної батареї. Не можна орієнтуватися лише на колір ізоляції або зовнішню подібність штекерів: у контролерів різних виконань розпінування може відрізнятися. Кожен провід підключають за схемою електроскутера або квадроцикла, попередньо перевіривши полярність живлення та призначення контактів. Силові з’єднання мають бути надійно зафіксовані, а джгут — прокладений без натягу, перетискання й контакту з рухомими деталями.

Після встановлення спочатку перевіряють правильність усіх з’єднань, потім роботу замка, ручки газу та вимкнення тяги під час гальмування. Первинну перевірку проводять без навантаження та з можливістю швидко знеструмити систему. За умови збігу параметрів, розпінування і кріплення контролер підходить для відновлення керування колекторним приводом електричного скутера або ATV на 36 В і 800 Вт.
