Реле заряджання 36 В 1000 Вт для електроскутерів та ATV

Реле заряджання 36 В 1000 Вт для електроскутерів та ATV

Електронний модуль призначений для ремонту електроскутерів та електричних ATV із номінальною напругою 36 В і потужністю 1000 Вт. Деталь установлюється в бортову електрику техніки та під’єднується до штатної проводки кількома окремими роз’ємами. Таке виконання розраховане на заміну несправного блока за умови повного збігу електричних параметрів, схеми з’єднань і конструкції штекерів.

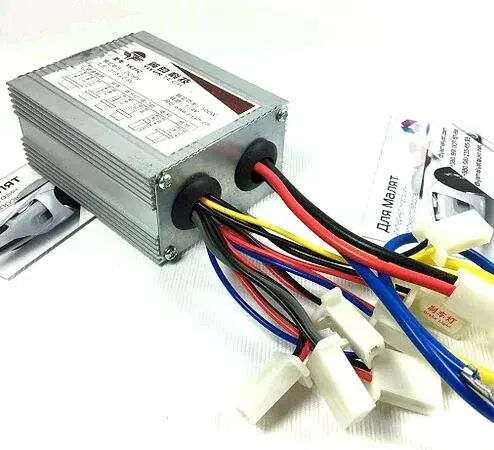

Модуль має ребристий металевий корпус. Із корпуса виведено джгут різнокольорових проводів із кількома штекерами, а силові лінії мають більший переріз. Розподіл проводки на окремі з’єднання спрощує підключення до відповідних компонентів техніки, проте призначення контактів не можна визначати лише за кольором ізоляції: у зовні подібних блоків функції проводів можуть відрізнятися.

Що перевірити під час підбору

• Напруга системи. Модуль розрахований на 36 В. Це значення має відповідати штатній напрузі акумуляторної системи та деталі, яку замінюють.
• Потужність. Заявлений параметр становить 1000 Вт. Використовувати блок слід лише в конфігурації, для якої передбачене таке значення.
• Тип техніки. Позиція призначена для електроскутерів та електричних ATV, але це не означає сумісність із кожною моделлю цих класів.
• Кількість з’єднань. Порівняйте число окремих штекерів, кількість контактів у кожному роз’ємі та наявність силових проводів із демонтованим модулем.
• Форма роз’ємів. Корпуси штекерів, фіксатори, напрямні та взаємне розташування контактів мають збігатися зі штатною проводкою без перероблення з’єднань.
• Розпінування. Навіть однакові за формою роз’єми можуть мати інше призначення контактів. Перед підключенням потрібна схема конкретної моделі техніки або перевірена схема старого блока.
• Монтажний простір. Порівняйте габарити корпуса, напрямок виходу джгутів і доступне місце встановлення. Проводи не повинні натягуватися, затискатися деталями рами чи торкатися рухомих частин.

Коли потрібна заміна

Перевірка модуля доречна за порушень у роботі бортової електроніки, пошкодження корпуса, оплавлення штекерів, окиснення контактів або помітного перегрівання з’єднань. Подібні симптоми можуть виникати також через акумулятор, пошкоджену проводку, поганий контакт у колодках чи несправність іншого компонента, тому перед заміною слід виконати діагностику. Це допомагає не встановлювати нову деталь у систему з коротким замиканням, переплутаними контактами або пошкодженим джгутом.

Підключення та встановлення

Перед монтажем живлення техніки від’єднують, а розташування всіх старих з’єднань фіксують до демонтажу. Кожен штекер підключають лише після перевірки його призначення. Не можна з’єднувати проводи виключно за збігом кольору: забарвлення не є універсальною схемою для всіх електроскутерів та ATV. Силові контакти мають входити щільно, без люфту, слідів нагару та деформованих клем.

Корпус розміщують у штатній зоні зі збереженням вільного простору навколо ребер. Джгути прокладають без різких перегинів і натягу, а роз’єми захищають від механічного навантаження. Після підключення спочатку контролюють правильність усіх з’єднань, потім виконують пробне ввімкнення та перевіряють роботу техніки без тривалого навантаження. Основні критерії вибору цієї позиції — 36 В, 1000 Вт, відповідне розпінування, ідентичні штекери та придатне компонування проводів.
