Щітки генератора МТ, Дніпро, Урал 12 В, пара

Щітки генератора МТ, Дніпро, Урал 12 В

Комплект із двох генераторних щіток призначений для обслуговування 12-вольтових мотоциклів МТ, Дніпро та Урал. Щітки забезпечують ковзний контакт між нерухомою частиною генератора та його обертовими контактними поверхнями, тому їхній стан безпосередньо впливає на передавання струму під час роботи генератора. Це доречна ремонтна позиція для планового перебирання генератора або відновлення його роботи після зношування штатних щіток.

Призначення та принцип роботи

Контактні блоки постійно торкаються обертової поверхні та поступово коротшають у процесі експлуатації. Пружини підтримують притискання в міру зношування, а гнучкі плетені провідники з’єднують щітки з металевими контактами. Коли робочої довжини стає недостатньо, контакт може бути нестабільним. Перевірка щіток особливо доречна за наявності перебоїв у роботі генератора, іскріння у щітковому механізмі або помітного руйнування контактних блоків. Такі ознаки не замінюють діагностику всього генератора, проте вказують на потребу оглянути щітки, пружини, тримачі та сполучені поверхні.

Пара дає змогу обслужити обидві позиції щіткового механізму одночасно. Спільна заміна допомагає уникнути ситуації, коли одна нова щітка працює поруч із другою деталлю, довжина якої вже суттєво зменшилася. Перед ремонтом також оцінюють стан контактних поверхонь генератора: глибокі борозни, забруднення або нерівномірне зношування здатні погіршувати роботу навіть після встановлення нового комплекту.

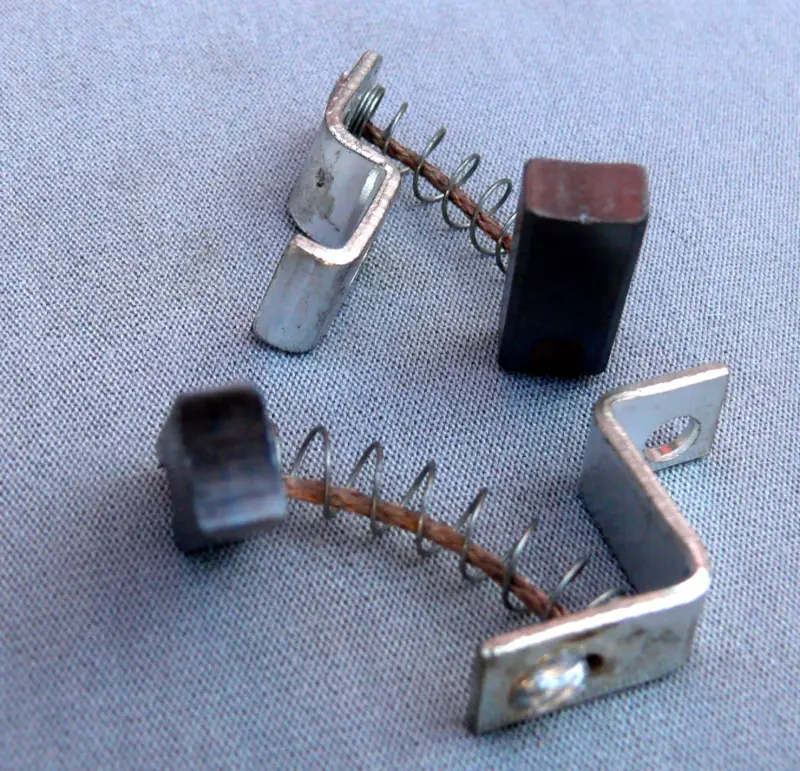

Конструкція комплекту

• Дві прямокутні щітки розраховані на парне встановлення у генераторний щітковий механізм.
• Кручені пружини створюють притискання контактних блоків до обертової поверхні та компенсують поступове зменшення їхньої довжини.
• Гнучкі плетені провідники зберігають рухомість щіток у тримачах і передають струм до контактних виводів.
• Металеві виводи та кріпильні пластини мають різну форму відповідно до двох місць встановлення комплекту.

Як перевірити сумісність

Основні орієнтири під час добору — 12-вольтове виконання генератора, застосування на мотоциклах родини МТ, Дніпро або Урал і повний збіг конструкції зі знятою парою. Самої назви моделі мотоцикла недостатньо: на техніці різних років могли встановлюватися інші генератори, а під час попередніх ремонтів штатне обладнання могло бути замінене. Порівняйте форму й переріз контактних блоків, їхню посадку в тримачах, довжину та розташування плетених провідників, тип пружин, конфігурацію металевих пластин і положення кріпильних отворів.

Щітки мають вільно переміщатися в напрямних без заклинювання та надмірного бічного люфту. Провідники не повинні заважати ходу контактних блоків, а пружини необхідно встановити так, щоб вони притискали щітки в передбаченому напрямку. Металеві виводи закріплюють у тих самих положеннях, які займали відповідні деталі до розбирання. Оскільки дві частини комплекту відрізняються формою кріплень, їх не варто міняти місцями без звіряння з будовою конкретного генератора.

Після монтажу перевіряють свободу переміщення кожної щітки, правильність укладання провідників і надійність кріплення. Первинний контроль роботи виконують за посібником для встановленого генератора та мотоцикла. Комплект підійде власникам МТ, Дніпра або Урала, яким потрібна саме пара щіток для генератора на 12 В і чия демонтована деталь збігається з нею за посадковими та контактними складниками.
