Щетки генератора МТ, Днепр, Урал 12 В, пара

Щетки генератора МТ, Днепр, Урал 12 В

Комплект из двух генераторных щеток предназначен для обслуживания 12-вольтовых мотоциклов МТ, Днепр и Урал. Щетки обеспечивают скользящий контакт между неподвижной частью генератора и его вращающимися контактными поверхностями, поэтому их состояние непосредственно влияет на передачу тока во время работы генератора. Это подходящая ремонтная позиция для плановой переборки генератора или восстановления его работы после износа штатных щеток.

Назначение и принцип работы

Контактные блоки постоянно соприкасаются с вращающейся поверхностью и постепенно укорачиваются в процессе эксплуатации. Пружины поддерживают прижим по мере износа, а гибкие плетеные проводники соединяют щетки с металлическими контактами. Когда рабочей длины становится недостаточно, контакт может оказаться нестабильным. Проверка щеток особенно уместна при перебоях в работе генератора, искрении в щеточном механизме или заметном разрушении контактных блоков. Такие признаки не заменяют диагностику всего генератора, но указывают на необходимость осмотреть щетки, пружины, держатели и сопряженные поверхности.

Пара позволяет обслужить обе позиции щеточного механизма одновременно. Совместная замена помогает избежать ситуации, когда одна новая щетка работает рядом со второй деталью с уже значительно уменьшенной длиной. Перед ремонтом также оценивают состояние контактных поверхностей генератора: глубокие борозды, загрязнение или неровный износ способны ухудшать работу даже после установки нового комплекта.

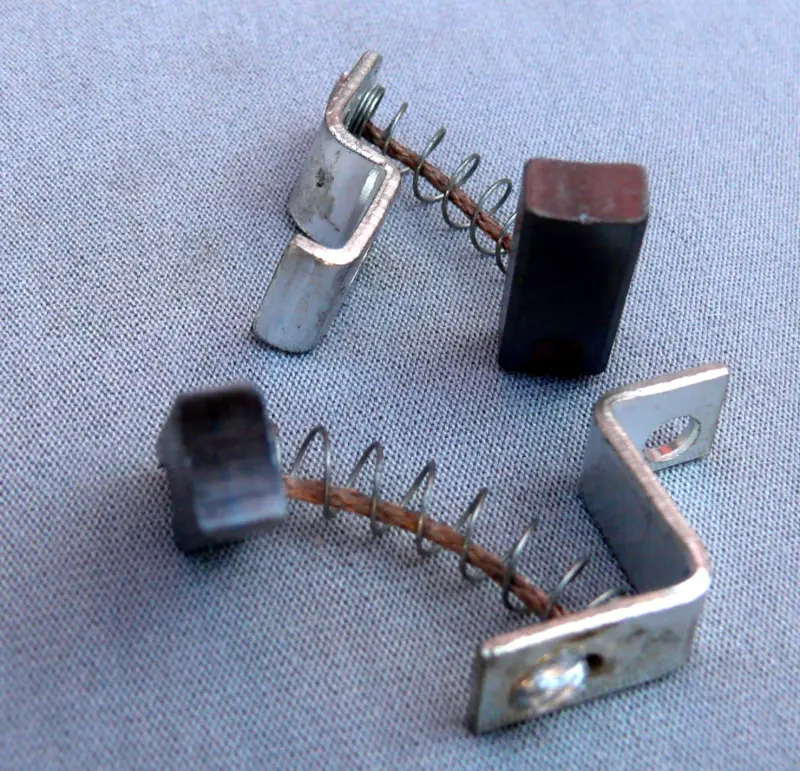

Конструкция комплекта

• Две прямоугольные щетки рассчитаны на парную установку в генераторный щеточный механизм.
• Витые пружины создают прижим контактных блоков к вращающейся поверхности и компенсируют постепенное уменьшение их длины.
• Гибкие плетеные проводники сохраняют подвижность щеток в держателях и передают ток к контактным выводам.
• Металлические выводы и крепежные пластины выполнены в разных формах, соответствующих двум местам установки комплекта.

Как проверить совместимость

Основные ориентиры при подборе — 12-вольтовое исполнение генератора, применение на мотоциклах семейства МТ, Днепр или Урал и полное совпадение конструкции со снятой парой. Одного названия модели мотоцикла недостаточно: на технике разных лет могли устанавливаться другие генераторы, а в ходе предыдущих ремонтов штатное оборудование могло быть заменено. Сравните форму и сечение контактных блоков, их посадку в держателях, длину и расположение плетеных проводников, тип пружин, конфигурацию металлических пластин и положение крепежных отверстий.

Щетки должны свободно перемещаться в направляющих без заклинивания и чрезмерного бокового люфта. Проводники не должны мешать ходу контактных блоков, а пружины необходимо установить так, чтобы они прижимали щетки в предусмотренном направлении. Металлические выводы закрепляют в тех же положениях, которые занимали соответствующие детали до разборки. Поскольку две части комплекта отличаются формой креплений, их не следует менять местами без сверки с устройством конкретного генератора.

После монтажа проверяют свободу перемещения каждой щетки, правильность укладки проводников и надежность крепежа. Первичный контроль работы выполняют по руководству для установленного генератора и мотоцикла. Комплект подойдет владельцам МТ, Днепра или Урала, которым нужна именно пара щеток для генератора на 12 В и чья снятая деталь совпадает с ней по посадочным и контактным элементам.
