Прокладка головки циліндра 190N 10 к.с. з язичком TD

Прокладка головки циліндра 190N з язичком TD

Деталь призначена для одноциліндрового дизельного двигуна 190N потужністю 10 к.с. з водяним охолодженням. Вона встановлюється між блоком циліндра та головкою, ущільнюючи їхній стик навколо камери згоряння і каналів двигуна. Від стану цього з’єднання залежать збереження компресії, розділення суміжних каналів та стабільна робота мотора під навантаженням.

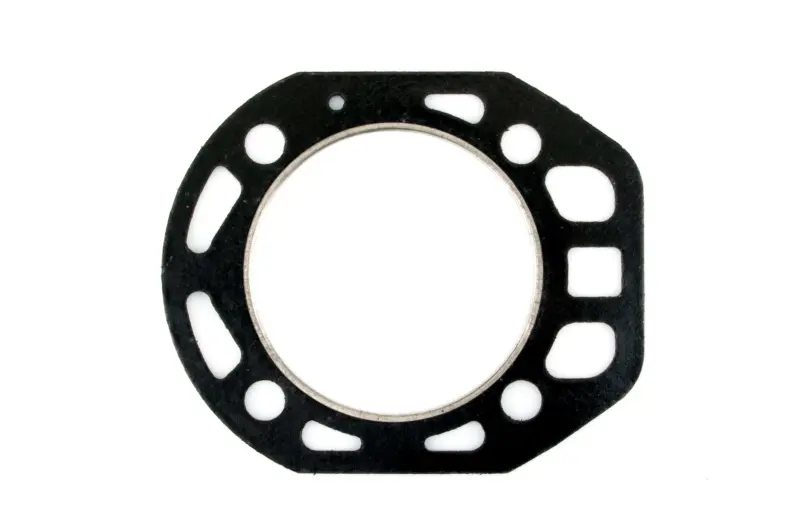

Конфігурація прокладки розрахована на компонування двигуна 190N: передбачені великий центральний отвір, металеве посилення по його краю, монтажні й технологічні отвори, а також характерний бічний язичок. Така форма має точно збігатися з площинами блока та головки. Деталь застосовують під час ремонту мотоблоків та іншої малої сільськогосподарської техніки з двигуном відповідного типу, проте орієнтуватися лише на потужність техніки не можна: мотори однакової потужності можуть відрізнятися розташуванням каналів і кріплень.

Призначення та ознаки потреби в заміні

Прокладку замінюють після зняття головки циліндра, ремонту поршневої групи, обслуговування клапанного механізму або усунення порушення герметичності стику. Повторне встановлення вже обтиснутої деталі не рекомендується: після роботи між сполученими поверхнями вона зберігає сліди притискання та може не забезпечити рівномірного ущільнення під час нового складання.

Підставою перевірити з’єднання головки з блоком можуть бути сліди прориву газів біля стику, зниження компресії, підтікання технічних рідин або нестабільна робота прогрітого двигуна. Ці прояви не вказують виключно на прокладку, тому перед ремонтом потрібно перевірити площини деталей, стан кріплень та інші можливі причини несправності. Якщо головку демонтовано, стару прокладку замінюють новою незалежно від збереженості її зовнішнього контуру.

Як правильно підібрати

• Модель двигуна: позначення має відповідати 190N; його не можна замінювати схожими індексами 180N, 195N або маркуванням бензинового двигуна.
• Тип мотора: виконання розраховане на одноциліндровий дизель із водяним охолодженням і номінальною потужністю 10 к.с.
• Форма контуру: порівняйте центральний отвір, зовнішній профіль, розташування язичка та всіх круглих, прямокутних і видовжених проходів.
• Точки кріплення: кожен отвір повинен суміщатися зі шпильками та каналами без підрізання, розтягування чи зміщення прокладки.
• Виконання деталі: для цієї позиції обов’язкові бічний язичок і металеве посилення навколо центрального отвору.

Під час добору найзручніше прикласти демонтовану деталь до нової та зіставити їх по всьому периметру. Перевіряти потрібно не лише зовнішні розміри: навіть невелика відмінність у розташуванні проходу може перекрити канал або залишити частину стику без належного ущільнення. Якщо стара прокладка зруйнована, орієнтуйтеся на модель двигуна та конфігурацію поверхонь блока і головки.

Рекомендації зі встановлення

Перед складанням повністю видаліть залишки старої прокладки та забруднення з обох площин. Поверхні мають бути чистими, рівними й без фрагментів попереднього ущільнення. Нову деталь укладають без перекосу, суміщаючи центральний отвір, шпильки та технологічні канали. Вона не повинна заходити всередину проходів або зміщуватися під час установлення головки.

Кріплення головки затягують у послідовності, визначеній виробником двигуна 190N, дотримуючись передбачених етапів і моменту затягування. Нерівномірне притискання здатне порушити герметичність навіть із правильно підібраною прокладкою. Після складання контролюють стик на працюючому двигуні та перевіряють відсутність прориву газів і підтікань. Точний збіг конфігурації та ретельна підготовка площин — основні умови надійного ремонту.
