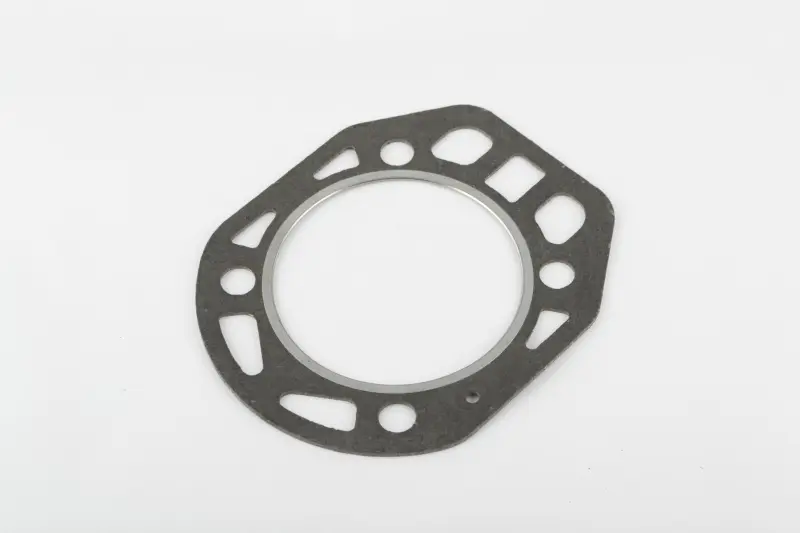

Прокладка ГБЦ 180N 9 к.с. Ø80 мм з язичком TD

Прокладка головки циліндра для двигуна 180N

Прокладка TD призначена для встановлення між блоком циліндра та головкою одноциліндрового дизельного двигуна 180N із водяним охолодженням. Вона відповідає виконанню з діаметром циліндра 80 мм і застосовується на мотоблоках та культиваторах, обладнаних таким мотором. Деталь ущільнює стик двох корпусних частин, відокремлює камеру згоряння від сусідніх каналів і допомагає зберігати потрібну щільність з’єднання після затягування головки.

Це виконання має язичок і фігурний зовнішній контур. Навколо центрального отвору розташовані отвори та вирізи, які мають збігатися з каналами, шпильками й іншими елементами конкретної головки циліндра. Тому під час підбору недостатньо орієнтуватися лише на потужність техніки або загальне позначення мотоблока: визначальними ознаками є модель двигуна 180N, діаметр циліндра 80 мм, наявність язичка, форма контуру та розташування всіх отворів.

Призначення деталі

Під час роботи дизельного двигуна з’єднання блока й головки зазнає нагрівання та тиску в циліндрі. Прокладка заповнює невеликі нерівності між сполученими площинами та підтримує герметичність стику. Справне ущільнення потрібне для збереження компресії й розділення газової порожнини та каналів системи охолодження. Пошкодження в цій зоні може супроводжуватися погіршенням запуску, зменшенням тяги, слідами прориву газів біля головки або появою небажаних підтікань.

Прокладку доцільно замінювати після зняття головки циліндра, а також у разі виявлення прогару, розриву, продавлених ділянок чи втрати щільності з’єднання. Повторне встановлення раніше обтиснутої деталі не дає змоги розраховувати на правильне прилягання по всьому контуру. Перед складанням потрібно визначити причину порушення герметичності: одна нова прокладка не усуне перекіс площини, забруднення посадкової зони, неправильне затягування або дефекти головки та блока.

Що перевірити перед вибором

• Модель двигуна: виконання розраховане на дизельний двигун 180N.
• Діаметр циліндра: потрібне значення — 80 мм; його не слід плутати із зовнішнім розміром прокладки або діаметром центрального прорізу.
• Конфігурацію: ця версія має язичок, тому варіант без язичка не варто вважати повністю взаємозамінним без порівняння.
• Контур і отвори: порівняйте стару деталь із новою за зовнішньою формою, положенням шпильок, каналів і додаткових вирізів.
• Стан сполучених поверхонь: на них не повинно залишатися фрагментів попереднього ущільнення, забруднень і пошкоджень, що заважають рівномірному приляганню.

Установлення та обслуговування

Роботи виконують на охололому й розібраному двигуні. Посадкові площини блока та головки очищають обережно, не створюючи подряпин і вм’ятин. Прокладку укладають без заломів і зміщення: центральний проріз, кріпильні отвори та канали мають бути повністю суміщені. Язичок слугує додатковим орієнтиром для правильного положення, однак остаточну орієнтацію визначає вся геометрія деталі.

Головку встановлюють і затягують у послідовності та із зусиллям, передбаченими для двигуна 180N. Нерівномірне або надмірне затягування здатне порушити обтиснення прокладки. Після складання перевіряють стик по периметру, роботу двигуна та відсутність ознак витоку. Такий підхід особливо важливий після ремонту циліндро-поршневої групи, обслуговування клапанів або будь-якого втручання, під час якого головку знімали з блока.

Перед замовленням зіставте позначення двигуна, діаметр 80 мм і виконання з язичком із демонтованою прокладкою. Точний збіг геометрії важливіший за зовнішню подібність і назву самої техніки: на мотоблоках однієї серії можуть застосовуватися різні модифікації двигунів і різні варіанти ущільнення головки.
