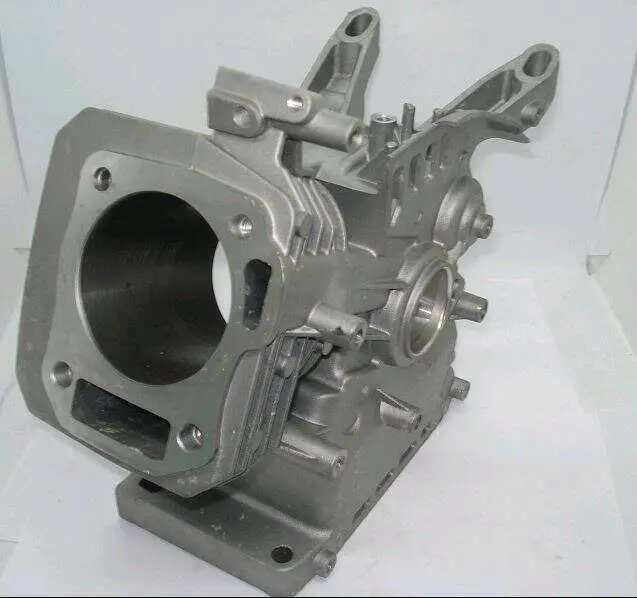

Блок двигуна 170F 7 к.с. під поршень Ø70 мм TD

Блок двигуна 170F під поршень Ø70 мм

Корпусна деталь призначена для відновлення бензинового двигуна 170F потужністю 7 к.с., який застосовується на мотоблоках та іншій компактній техніці. Блок поєднує циліндрову частину й картер, утворює основу для розміщення внутрішніх механізмів двигуна та слугує опорою для приєднаних деталей. Посадковий діаметр циліндра 70 мм відповідає поршневій групі зазначеного типорозміру.

У циліндровій частині рухається поршень, а внутрішні порожнини та посадкові місця блока використовуються для встановлення колінчастого й розподільного валів з їхніми опорами. Площини корпусу з’єднуються з головкою циліндра та бічною кришкою картера. Зовнішні ребра збільшують площу відведення тепла за повітряного охолодження, а нижня підошва з кріпильними отворами дає змогу закріпити зібраний двигун на рамі техніки.

Коли потрібна заміна блока

Встановлення іншого корпусу зазвичай розглядають у разі пошкодження циліндра, критичного зношення його поверхні, тріщин, порушення посадкових місць або деформації сполучних площин. Такий ремонт дає змогу зберегти придатні деталі двигуна та зібрати мотор на новій основі. Перед розбиранням варто провести дефектування: зниження компресії або витрата оливи можуть бути пов’язані не лише з блоком, а й зі станом поршня, кілець, клапанів і прокладок.

Що перевірити під час вибору

• Модель двигуна: деталь розрахована на конфігурацію 170F; позначення встановленого мотора має збігатися.
• Діаметр циліндра: блок призначений під поршень Ø70 мм. Поршень, кільця та інші деталі циліндропоршневої групи добирають в одному розмірному виконанні.
• Геометрія корпусу: порівняйте розташування циліндра, ребер охолодження, основи, шпильок і різьбових отворів зі знятим блоком.
• Посадкові місця: зіставте зони встановлення колінвала, розподільного вала, підшипників, головки циліндра та кришки картера.
• Виконання двигуна: перевірте кріплення стартера й навісних деталей, конфігурацію заливних і зливних отворів, а також точки встановлення двигуна на раму.

Позначення TD стосується виконання цієї товарної позиції, проте під час добору головними орієнтирами залишаються модель 170F, діаметр 70 мм і фактична конфігурація ремонтованого мотора. Збігу лише потужності 7 к.с. недостатньо: двигуни близького класу можуть відрізнятися кріпленнями, кришками та розташуванням окремих посадкових зон.

Підготовка до встановлення

Монтаж блока виконують під час повного розбирання двигуна. До складання перевіряють циліндр, сполучні площини, різьби та всі посадкові місця, очищують канали й внутрішні порожнини від технологічних забруднень. Колінвал, розподільний вал, підшипники, поршень та інші деталі, що залишаються, необхідно заздалегідь продефектувати й зіставити з новим корпусом. Зношені суміжні компоненти здатні погіршити результат навіть після встановлення нового блока.

Під час складання використовують придатні для двигуна 170F прокладки й ущільнення, контролюють проміжки та дотримуються послідовності затягування кріплень, наведеної в сервісній документації конкретного мотора. Після встановлення двигун заповнюють передбаченими експлуатаційними рідинами, вручну перевіряють вільний рух механізмів і лише після цього виконують перший запуск. Блок підходить для капітального ремонту, коли потрібно відновити корпусну основу двигуна 170F із циліндром діаметром 70 мм.
