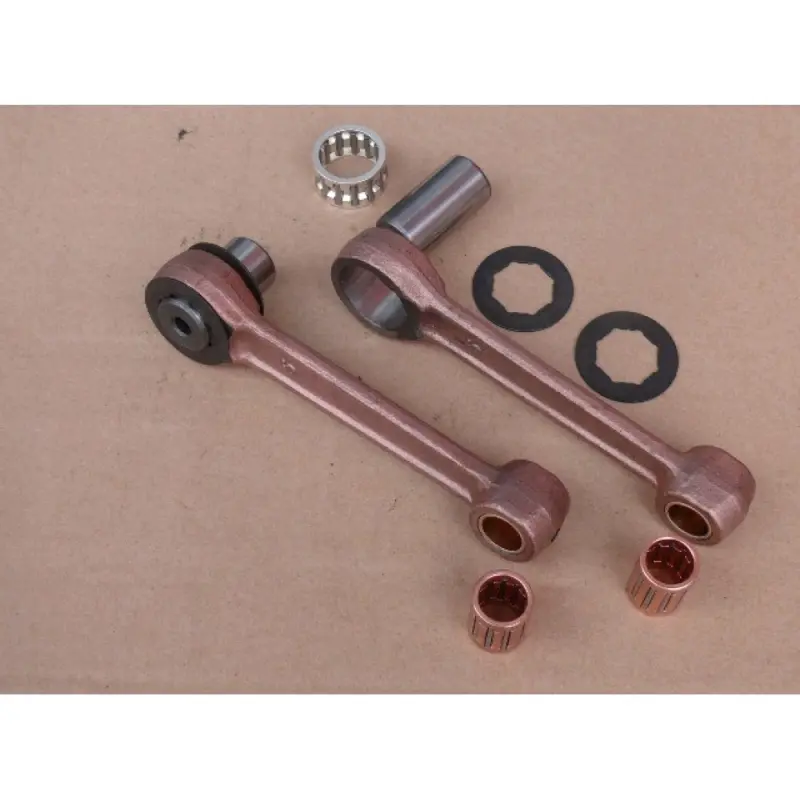

Комплект шатунів ІЖ Юпітер, 2 шт., із сепараторами, пальцями та шайбами

Комплект шатунів для двигуна ІЖ Юпітер

Парний комплект призначений для ремонту кривошипно-шатунного механізму мотоциклів ІЖ Юпітер. Шатун передає зусилля від поршня до колінчастого вала й одночасно сприймає змінні навантаження під час кожного ходу поршня. Від стану його головок, пальців та голчастих підшипників залежать правильний рух поршневої групи, відсутність стороннього стуку та нормальна робота колінвала.

Формат із двох шатунів відповідає двоциліндровій конструкції двигуна ІЖ Юпітер і зручний для комплексного відновлення обох кривошипних механізмів. Разом із шатунами передбачені деталі їхніх рухомих з’єднань: верхні та нижні сепаратори, нижні пальці й обмежувальні шайби нижніх головок. Такий набір дає змогу підбирати взаємопов’язані компоненти як єдиний ремонтний комплект, не збираючи основні позиції окремо.

Склад і призначення деталей

• Два шатуни з’єднують поршневу групу з колінчастими валами та передають механічне зусилля.
• Два верхні сепаратори використовуються у з’єднаннях верхніх головок шатунів із поршневими пальцями.
• Два нижні сепаратори входять до підшипникових з’єднань нижніх головок.
• Два нижні пальці є осями з’єднання шатунів зі щоками колінвалів.
• Чотири обмежувальні шайби встановлюються з боків нижніх головок та обмежують їхнє осьове зміщення.

Коли потрібна заміна

Комплект застосовують під час капітального ремонту двигуна, відновлення колінчастих валів, виявлення радіального люфту в нижній головці, пошкодження сепаратора, слідів задирів або деформації шатуна. Підставою для розбирання також стають металевий стукіт, що посилюється під навантаженням, нерівномірне обертання або виявлене під час дефектування зношення посадкових поверхонь. Остаточне рішення щодо заміни приймають після розбирання, очищення та вимірювання деталей кривошипного механізму.

Як правильно підібрати комплект

Перед замовленням необхідно визначити модель і виконання двигуна ІЖ Юпітер, адже у продажу трапляються різні варіанти шатунів та з’єднання верхньої головки. Порівняйте нові деталі зі знятими за загальною довжиною, діаметрами отворів обох головок, шириною нижньої головки, розмірами пальців і сепараторів. Окремо перевірте тип з’єднання верхньої головки — під втулку або під голчастий сепаратор. Назви серії мотоцикла без звіряння цих параметрів недостатньо для точного підбору після попередніх ремонтів чи заміни колінвала.

Варто також зіставити ширину та розташування обмежувальних шайб, стан щік колінвала й посадок нижніх пальців. Якщо колінчастий вал раніше перепресовували, його фактична конфігурація може відрізнятися від початкового виконання двигуна. Для парного ремонту бажано оцінювати обидва кривошипи одночасно: помітна різниця в люфтах або геометрії здатна впливати на рівномірність роботи двох циліндрів.

Установлення та контроль після складання

Заміна шатунів пов’язана з розпресуванням і подальшим складанням колінчастих валів. Для операції потрібні відповідне пресове оснащення та вимірювальний інструмент. Перед монтажем очищують мастильні канали й посадкові місця, перевіряють вільне обертання сепараторів, відсутність заїдань і правильне положення шайб. Голчасті з’єднання під час складання змащують складом, передбаченим для двигуна.

Після запресування контролюють співвісність щік, биття цапф, осьовий і радіальний люфт шатунів, а також відсутність торкання стрижнів до щік. Шатуни мають переміщуватися вільно, без тугих ділянок і заклинювання. Точне центрування колінвалів особливо важливе перед установленням у картер: похибки під час пресового складання можуть спричинити вібрацію, прискорене зношення підшипників і сторонній шум. Комплект підходить для планового відновлення двигуна ІЖ Юпітер за умови збігу виконання та всіх приєднувальних розмірів зі знятими деталями.
