Магнето генератора ST для мотоблока 178F/186F (6/9 к.с.)

Магнето генератора ST для двигунів 178F і 186F

Магнето призначене для генераторної системи дизельних мотоблоків із двигунами 178F та 186F потужністю 6 і 9 к.с. Деталь установлюється із заднього боку маховика та бере участь у виробленні енергії для підзаряджання акумулятора. Це не ручний і не електричний стартер: магнето не розкручує двигун перед запуском, а працює у складі генераторного обладнання під час обертання маховика.

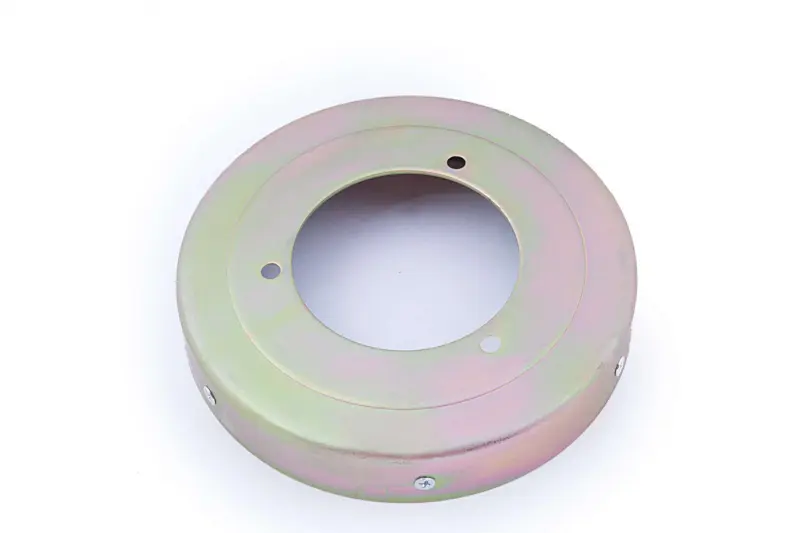

Кільцева конструкція має великий центральний отвір, монтажні й позиційні отвори, а також кріпильні точки по колу. Така геометрія потребує точного збігу з посадковим місцем і суміжними деталями конкретної модифікації двигуна. Позначення 6/9 Hp у назві стосується версій двигунів 178F і 186F, а не вихідної потужності генератора.

Як правильно підібрати магнето

Коди 178F і 186F є основним орієнтиром, проте двигуни однієї серії можуть відрізнятися маховиками та виконанням генераторного обладнання. Перед установленням потрібно зіставити нову деталь зі знятою за всією геометрією. Самого збігу потужності мотоблока недостатньо: враховуються конструкція посадкового місця та конфігурація суміжних компонентів.

• Модель двигуна: на техніці має бути позначення 178F або 186F.
• Тип двигуна: виріб розрахований на відповідні дизельні двигуни з повітряним охолодженням.
• Зовнішній і внутрішній діаметри: виміряйте зняте магнето та порівняйте обидва розміри.
• Загальна ширина: розбіжність за висотою може змінити положення деталі відносно маховика та генераторної частини.
• Кріплення: перевірте кількість, розташування та міжцентрові відстані всіх отворів.
• Посадкова конфігурація: порівняйте центральний отвір, форму корпусу, кріплення по колу й орієнтацію деталі.

Коли потрібні перевірка та заміна

Магнето пов’язане з підзаряджанням акумулятора, тому приводом для діагностики можуть бути відсутність заряду або нестабільна робота встановленого електрообладнання. Ці ознаки не вказують однозначно на одну деталь. Перед заміною перевіряють акумулятор, проводку, з’єднання, регулятор та інші частини генераторної системи. Такий підхід допомагає виключити справне магнето з переліку причин і не розбирати двигун без потреби.

Заміна доцільна за підтвердженої несправності, механічного пошкодження корпусу, порушення кріплення або несумісності раніше встановленої деталі з маховиком. Якщо старе магнето торкалося сусідніх компонентів, перед монтажем необхідно визначити причину: неправильний розмір, зміщення, пошкоджене кріплення чи помилка під час попереднього складання.

Рекомендації щодо встановлення

Для монтажу відкривають доступ до заднього боку маховика. Перед розбиранням двигун зупиняють, унеможливлюють випадковий запуск і від’єднують акумулятор, якщо його встановлено. Посадкову поверхню очищають від забруднень, після чого розміщують магнето без перекосу та закріплюють у штатних точках. Підточувати корпус або переносити отвори для примусового встановлення не слід: така переробка порушує положення деталей генератора.

• До остаточного складання переконайтеся, що кріплення збіглися без натягу.
• Перевірте відсутність контакту й тертя між обертовими та нерухомими деталями.
• Дотримуйтеся передбаченого виробником двигуна порядку затягування кріплень.
• Після складання проконтролюйте роботу генераторної системи та підзаряджання акумулятора.

Магнето ST підходить для ремонту генераторної частини мотоблоків із двигунами 178F і 186F за умови повного збігу посадкової геометрії. Для впевненого вибору підготуйте модель двигуна та розміри знятої деталі, приділивши особливу увагу діаметрам, ширині й розташуванню отворів.
