Вал із зіркою понижувального редуктора 168F/170F 6,5–7 к.с., Z-26 AMG

Вал із зіркою понижувального редуктора 168F/170F Z-26 AMG

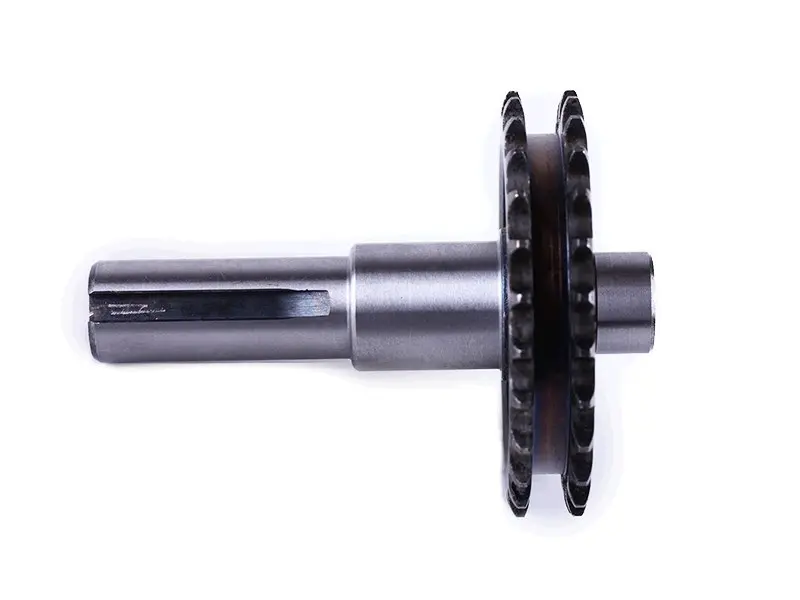

Деталь призначена для понижувальних редукторів мотоблоків із бензиновими двигунами серій 168F і 170F, номінальна потужність яких зазначена як 6,5 та 7 к.с. Вал об’єднаний із дворядною зіркою виконання Z-26 та бере участь у передаванні обертання всередині редуктора. Така конструкція поєднує ланцюгову передачу з вихідною частиною механізму, забезпечуючи спільну роботу зірочки й вала.

Понижувальний редуктор зменшує частоту обертання на виході та водночас підвищує доступний крутний момент. Це потрібно мотоблоку для руху з малою швидкістю і роботи під навантаженням. Дворядна зірка взаємодіє з відповідним дворядним ланцюгом: зусилля передається двома паралельними рядами. На виступній частині вала передбачений поздовжній шпонковий паз для з’єднання з відповідною деталлю. Ступінчаста форма утворює кілька посадкових ділянок, тому точний збіг геометрії має особливе значення під час ремонту.

Що перевірити під час підбору

Позначення 168F і 170F стосуються серії двигуна, але самі по собі не підтверджують однакову будову всіх понижувальних редукторів. Перед замовленням потрібно зіставити нову деталь зі знятим валом і конструкцією конкретного редуктора. Основними орієнтирами є тип зірочки, розташування ступенів і параметри посадкових частин.

• Виконання зірки: потрібен варіант Z-26 із двома рядами зубців. Слід перевірити кількість зубців, крок ланцюга, відстань між рядами та положення зірки відносно корпусу.
• Геометрія вала: порівнюють загальну довжину, діаметри всіх ступенів, довжину виступних ділянок і розміщення упорних переходів.
• Шпонкове з’єднання: ширина, глибина та довжина паза мають відповідати шпонці й деталі, що встановлюється на вал.
• Посадки в корпусі: необхідно зіставити ділянки, які взаємодіють із підшипниками, втулками або ущільненнями саме в редукторі, що ремонтується.
• Положення ланцюга: після встановлення обидва ряди мають рухатися без бічного зміщення, перекосу та контакту з корпусом.

Коли потрібна заміна

Вал перевіряють у разі помітного зношення зубців, пошкодження шпонкового паза, люфту посадок, деформації або нерівномірного руху ланцюга. Одночасно оцінюють стан самого ланцюга, парної зірочки, підшипників та ущільнень. Монтаж нової деталі разом із сильно розтягнутим ланцюгом або зношеною спряженою зіркою може спричинити шум, ривки та прискорене спрацювання зубців.

Рекомендації зі встановлення

Перед складанням посадкові місця очищають, а вал монтують у тому самому напрямку та з тим розташуванням дистанційних деталей, яке передбачене конструкцією редуктора. Ланцюг повинен вільно входити в обидва ряди зубців. Після складання механізм спочатку прокручують вручну: обертання має бути рівномірним, без заклинювання та бічного відведення ланцюга. Далі перевіряють фіксацію відповідної деталі на шпонці й відсутність осьового переміщення понад передбачене конструкцією.

Модель AMG Z-26 підходить для ремонту лише за повного збігу зі встановленим валом за зірочкою, ступенями, пазом і посадковими розмірами. Такий підбір точніший за орієнтацію лише на потужність або індекс двигуна та допомагає коректно відновити ланцюгову передачу понижувального редуктора.
