Ротор генератора 4T CG125/150

Ротор генератора для чотиритактних двигунів CG125/150

Ротор призначений для генераторного вузла мотоциклів із чотиритактними двигунами сімейства CG125/150. Під час обертання він взаємодіє з нерухомими обмотками статора та бере участь у виробленні енергії, потрібної системі запалювання і бортовому електрообладнанню. Деталь підходить для ремонту, коли штатний ротор пошкоджений, деформований або перестав нормально працювати разом зі статором.

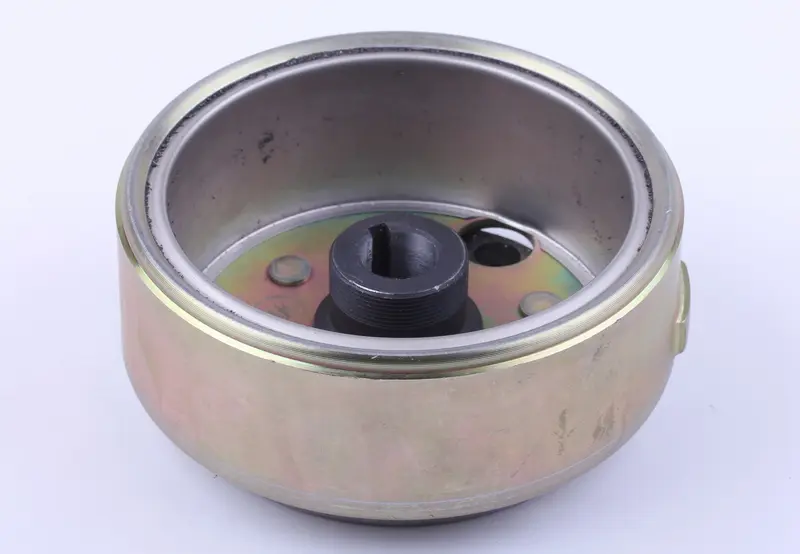

Конструкція має форму металевого чашоподібного корпусу з магнітною частиною всередині. У центрі розташована посадкова маточина зі шпонковим пазом. Таке виконання забезпечує встановлення ротора на вал у визначеному положенні. Розташування деталі важливе для узгодженої роботи генератора та запалювання, тому під час монтажу шпонка, паз і посадкові поверхні мають бути чистими та неушкодженими.

Коли потрібно перевірити ротор

Огляд генераторного вузла потрібний у разі перебоїв запалювання, ускладненого запуску, нестабільного заряджання або появи слідів контакту між ротором і статором. Причиною заміни можуть бути механічна деформація корпусу, пошкодження магнітної частини, помітне биття, розбитий шпонковий паз або порушення посадки на валу. Перед замовленням бажано перевірити весь вузол: подібні ознаки також можуть бути пов’язані з обмотками статора, проводкою, з’єднувачами та іншими компонентами електрообладнання.

Що перевірити під час підбору

• Тип двигуна: деталь розрахована на чотиритактне сімейство CG125/150; позначення моделі мотоцикла не замінює перевірку фактично встановленого двигуна.
• Посадку на вал: зіставте форму й глибину центрального посадкового місця, шпонковий паз і спосіб фіксації з демонтованим ротором.
• Габаритний профіль: порівняйте зовнішній і внутрішній діаметри, загальну висоту корпусу та положення маточини. Числові розміри потрібно знімати безпосередньо зі старої деталі.
• Взаємодію зі статором: внутрішній простір ротора має відповідати діаметру й розташуванню штатних обмоток без ризику контакту.
• Виконання генератора: у техніці сімейства CG трапляються різні версії генераторних і пускових механізмів, тому необхідно зіставити обидві деталі за всіма конструктивними точками.

Рекомендації зі встановлення

Для заміни знімають кришку генератора та кріплення ротора, після чого демонтують стару деталь інструментом, придатним для конкретного двигуна. Удари по корпусу або валу неприпустимі, оскільки можуть пошкодити посадку та сусідні компоненти. Перед складанням перевіряють статорні котушки, ізоляцію проводів і відсутність слідів контакту з обертовою частиною. Новий ротор установлюють без перекосу, суміщаючи шпонковий паз і зберігаючи передбачений проміжок відносно статора.

Кріплення затягують із моментом, визначеним посібником для конкретної модифікації двигуна. Після складання ротор має обертатися без зачіпання та стороннього шуму. Потім перевіряють запуск, роботу запалювання і напругу заряджання. Такий порядок допомагає переконатися, що причину несправності усунуто, а ротор правильно взаємодіє зі штатним статором CG125/150.
