Прокладка кришки головки циліндра ZS/ZH1100 (15Hp)

Прокладка кришки головки циліндра ZS/ZH1100 (15Hp)

Прокладка призначена для ущільнення з’єднання між кришкою та верхньою частиною головки циліндра мотоблочного двигуна ZS/ZH1100 із позначенням потужності 15Hp. Вона повторює контур посадкової площини кришки та відокремлює внутрішню порожнину клапанного механізму від зовнішнього середовища. Правильно встановлена деталь допомагає утримувати моторну оливу всередині двигуна й запобігати її виходу через стик кришки.

Цю позицію потрібно відрізняти від прокладки головки циліндра. Прокладка кришки розташовується безпосередньо під кришкою клапанного механізму та не ущільнює з’єднання головки з блоком циліндра. Ці деталі мають різне призначення, форму й місце встановлення, тому під час замовлення слід орієнтуватися на повну назву запчастини, модель двигуна та конфігурацію демонтованої прокладки.

Коли потрібна заміна

Стан ущільнення варто перевірити за наявності слідів оливи по периметру кришки, після її зняття для регулювання чи обслуговування клапанного механізму, а також у разі виявлення розривів, заломів, сильного стиснення або втрати форми старої деталі. Олива біля верхньої частини двигуна не завжди виходить саме через цю прокладку: перед ремонтом доцільно очистити ділянку та визначити місце витоку. Одночасно потрібно оглянути кришку, її прилеглу крайку та посадкову площину головки. Тріщини, деформація чи залишки попереднього ущільнення можуть завадити рівномірному притисканню навіть після встановлення нової прокладки.

Що звірити під час підбору

• Модель двигуна: позиція призначена для ZS/ZH1100; схожі одноциліндрові двигуни можуть мати прокладки іншої форми.
• Позначення потужності: у назві зазначено 15Hp, проте одного значення потужності недостатньо без збігу моделі та конструкції кришки.

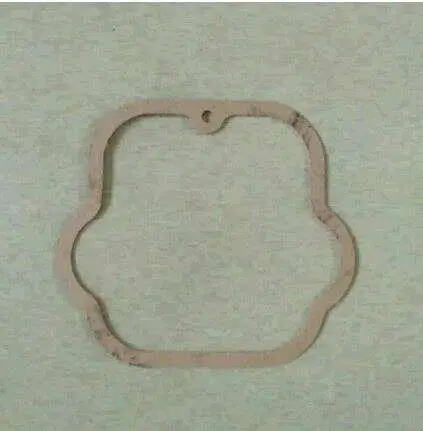

• Контур: прокладка має замкнену фігурну форму з бічними виступами та повинна відповідати посадковій крайці знятої кришки.
• Розташування отворів: невеликий отвір у верхній частині потрібно зіставити зі старою деталлю та відповідним місцем на кришці.
• Призначення: потрібна саме прокладка кришки головки циліндра, а не ущільнення між головкою та блоком.

Перед придбанням бажано покласти стару прокладку на рівну поверхню та порівняти загальну форму, виступи, вигини й положення отвору. Таке зіставлення особливо корисне, якщо двигун уже ремонтували, кришку замінювали або позначення моделі читається не повністю. Добір лише за загальною схожістю небажаний: навіть невелика відмінність контуру може спричинити зміщення прокладки та неповне прилягання по периметру.

Рекомендації зі встановлення

Після демонтажу кришки потрібно повністю прибрати залишки старої прокладки та забруднення, не допускаючи їх потрапляння всередину двигуна. Прилеглі поверхні очищають і висушують, після чого перевіряють відсутність тріщин, задирок та помітної деформації. Нову прокладку розміщують без перекручування, суміщаючи весь контур і отвір. Кришку встановлюють рівно, щоб деталь не змістилася й не утворила складку.

Кріплення затягують послідовно та рівномірно із зусиллям, передбаченим документацією конкретного двигуна. Надмірне затягування може деформувати кришку або пошкодити прокладку, а недостатнє притискання залишає шлях для оливи. Герметизувальний склад застосовують лише в місцях і в кількості, зазначених виробником двигуна: суцільний додатковий шар здатний порушити посадку. Після складання слід запустити двигун, дати йому попрацювати та перевірити периметр кришки на відсутність свіжих слідів оливи.

Ця прокладка підходить для планового обслуговування та ремонту верхньої частини двигуна ZS/ZH1100 (15Hp), коли потрібно відновити ущільнення кришки головки циліндра. Точний збіг моделі, контуру й отвору допомагає виконати заміну без підганяння та уникнути повторного розбирання через неправильно підібрану деталь.
