Поршень ZS/ZH1100 15 к.с. STD Ø100 з пальцем і стопорними кільцями

Поршень STD Ø100 для двигуна ZS/ZH1100

Поршень призначений для циліндро-поршневої групи одноциліндрових дизельних двигунів ZS1100 і ZH1100 потужністю 15 к.с. із водяним охолодженням. Номінальний діаметр 100 мм і позначення STD вказують на стандартний розмір: деталь розрахована на циліндр, який зберіг штатний діаметр і не був розточений під ремонтний поршень збільшеного розміру.

Під час роботи двигуна поршень рухається всередині циліндра, бере участь у стисканні повітря та сприймає тиск газів після згоряння палива. Отримане зусилля передається через поршневий палець і шатун до колінчастого вала. Стан цієї деталі, її посадка в циліндрі та відповідність суміжним компонентам безпосередньо пов’язані з компресією, запуском двигуна, стабільністю його роботи й витратою моторної оливи.

Конструкція та призначення

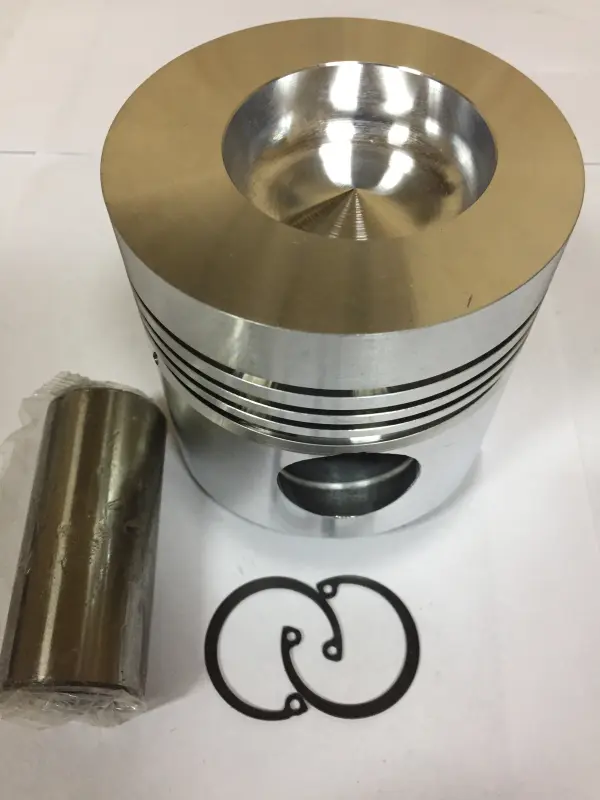

У верхній частині виконана камера згоряння характерної форми, а на бічній поверхні передбачені канавки для поршневих кілець. Бічні отвори призначені для встановлення пальця, який з’єднує поршень із шатуном. До набору входять поршень, палець і два стопорні кільця пальця. Поршневих кілець у представленому наборі немає, тому для ремонту їх добирають окремо за стандартним діаметром 100 мм, конструкцією канавок і моделлю двигуна.

Такий поршень застосовують під час ремонту після зношення спідниці або канавок, появи задирів, пошкодження днища чи зниження компресії, якщо діагностика підтверджує потребу в заміні. Встановлення нової деталі без перевірки циліндра не усуває овальність, конусність, глибокі риски або надмірний зазор. Перед складанням циліндр вимірюють, оцінюють стан його поверхні та визначають, чи підходить стандартний розмір STD, чи потрібна ремонтна обробка з поршнем іншого діаметра.

Що перевірити під час вибору

• Модель двигуна: позначення силового агрегату має відповідати ZS1100 або ZH1100.
• Тип двигуна: поршень розрахований на одноциліндрову дизельну конструкцію потужністю 15 к.с. із водяним охолодженням.
• Розмір: номінальний діаметр становить 100 мм, виконання — STD.
• Геометрія: перед установленням порівнюють форму камери в днищі, загальну висоту, розташування отвору під палець і конфігурацію кільцевих канавок зі знятою деталлю.
• Стан циліндра: фактичний діаметр і монтажний зазор визначають вимірювальним інструментом, а не лише за назвою двигуна.
• Суміжні деталі: окремо перевіряють кільця, палець, шатунну втулку, циліндр і канавки стопорів.

Рекомендації щодо встановлення

Монтаж виконують на чистих деталях із дотриманням напрямку поршня, положення кілець і потрібних складальних зазорів. Стопорні кільця повинні повністю увійти у свої канавки; повторно використовувати деформовані фіксатори не можна. Поршневий палець установлюють без ударного навантаження, здатного пошкодити отвори поршня або втулку шатуна. Кільця розміщують відповідно до призначення та орієнтації кожного кільця, а їхні замки розводять за правилами складання конкретного двигуна.

Після монтажу колінчастий вал прокручують вручну та перевіряють, чи поршень рухається вільно, без заклинювання і контакту з головкою циліндра. Професійна дефектація особливо важлива після перегрівання, руйнування кілець або потрапляння абразивних частинок: разом із поршнем обслуговування можуть потребувати циліндр, шатунна втулка та інші деталі циліндро-поршневої групи. Точний добір за моделлю, фактичним діаметром циліндра та геометрією старого поршня допомагає скласти двигун без невідповідності стандартного й ремонтного розмірів.
