Прокладка головки циліндра TD для двигуна 195N/GZ (12–15 к. с.)

Прокладка головки циліндра TD для двигуна 195N/GZ

Деталь установлюється між головкою та блоком циліндра дизельного двигуна мотоблока. Її завдання — ущільнити стик двох спряжених поверхонь навколо циліндра й технологічних каналів. Справне ущільнення потрібне для збереження компресії та запобігання прориву газів або появі витоків у зоні з’єднання. Ця прокладка призначена для двигунів із позначенням 195N/GZ; заявлений для позиції діапазон потужності становить 12–15 к. с.

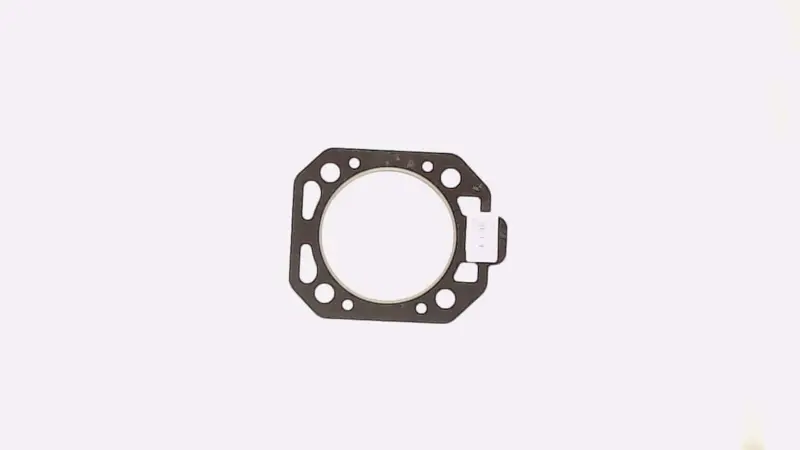

Прокладка має великий центральний отвір, окантований кільцем, кілька круглих і довгастих монтажних отворів, а також бічну фігурну ділянку. Така геометрія визначає положення деталі відносно циліндра, кріплення та каналів. Під час добору недостатньо орієнтуватися лише на потужність техніки: двигуни та їхні модифікації можуть відрізнятися виконанням головки. Надійніше одночасно звірити позначення двигуна, загальний зовнішній контур, діаметр і положення центрального отвору, кількість отворів, їхню форму та взаємне розташування.

Коли потрібна заміна

Нову прокладку встановлюють після зняття головки циліндра під час ремонту або обслуговування двигуна. Використана деталь уже була обтиснута між поверхнями, тому її повторне встановлення не забезпечує передбачуваного ущільнення. Підставою для діагностики також є втрата компресії, сліди прориву газів уздовж стику, локальні підтікання та нестабільна робота мотора. Ці ознаки можуть мати кілька причин, тому перед складанням перевіряють не лише прокладку, а й стан прилеглих площин.

Що звірити перед замовленням

• Модель двигуна: позначення має відповідати сімейству 195N/GZ.
• Виконання головки: контур деталі та всі отвори повинні збігатися з посадковим місцем без зміщення.
• Центральний отвір: його розмір і положення порівнюють зі знятою прокладкою та циліндром.
• Бічна частина: враховують форму виступу, вирізів і довгастих вікон.
• Товщина: її потрібно зіставити з вимогами конкретної модифікації двигуна, не добираючи деталь лише за зовнішньою подібністю.

Підготовка та встановлення

Перед монтажем залишки попередньої прокладки повністю видаляють, а контактні поверхні очищають від нагару, мастила та забруднень. На площинах не повинно залишатися частинок, здатних перешкодити рівномірному приляганню. Одночасно перевіряють головку й блок на пошкодження та деформацію: нова прокладка не усуває зношену різьбу, глибокі подряпини або порушення площинності.

Деталь укладають без перегинів і примусового розтягування. Усі отвори мають вільно суміститися з кріпленням та каналами; перекривати навіть частину проходу не можна. Головку затягують у визначеній послідовності, за кілька етапів і з моментом, передбаченим настановою для конкретного двигуна. Саморобні ущільнювальні суміші застосовують лише тоді, коли це прямо передбачено ремонтною документацією.

Прокладка підходить для планового ремонту мотоблока з двигуном 195N/GZ і відновлення герметичного стику після демонтажу головки. До придбання порівняйте її геометрію зі старою деталлю та посадковою поверхнею: це допомагає відрізнити потрібне виконання від подібних прокладок для інших одноциліндрових дизелів.
