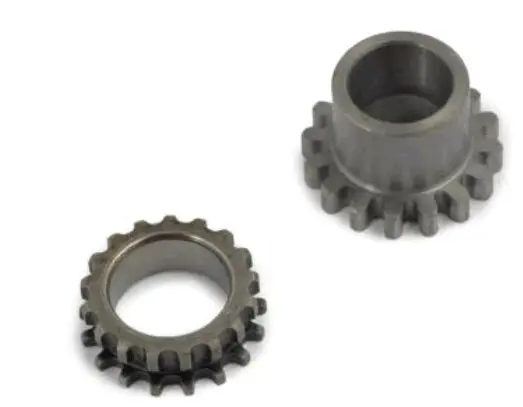

Комплект шестерень приводу колінвала та маслонасоса GY6 50 4T

Шестерні приводу колінвала та маслонасоса GY6 50 4T

Комплект призначений для ремонту приводу масляного насоса в чотиритактному двигуні GY6 50. До нього входять дві взаємодіючі зубчасті деталі: шестерня, що встановлюється з боку колінвала, та відповідна шестерня маслонасоса. Разом вони передають обертання від колінчастого вала до насоса, який забезпечує циркуляцію мастила передбаченими каналами двигуна. Це саме пара шестерень, а не колінвал чи масляний насос у зборі.

Призначення комплекту

Обидві деталі працюють як узгоджена зубчаста пара. Під час обертання колінвала ведуча шестерня приводить у рух шестерню насоса, завдяки чому маслонасос працює одночасно з двигуном. Стан зубців і правильне взаємне зачеплення тут особливо важливі: пошкоджена геометрія, помітне вироблення або поєднання деталей різних версій можуть спричинити шум, заклинювання чи порушення приводу насоса.

Комплект використовують під час відновлення двигуна після виявлення сколів, зім’ятих або сильно зношених зубців, нерівномірних слідів контакту та надмірного люфту в зачепленні. Заміна пари також доречна, коли попередні деталі мають різний ступінь зношення й установлення лише однієї нової шестерні не забезпечує нормального сполучення. Перед ремонтом потрібно перевірити й сам маслонасос: нові шестерні не усувають пошкодження його корпусу, вала або внутрішніх деталей.

Що перевірити перед вибором

Позначення GY6 50 і 4T визначають основне застосування, проте в двигунах цього сімейства трапляються різні варіанти приводу маслонасоса. Зокрема, використовуються версії з різною кількістю зубців на стороні колінвала. Тому підбирати комплект лише за моделлю скутера або робочим об’ємом двигуна недостатньо.

• Порахуйте зубці на обох демонтованих шестернях і порівняйте результат із новою парою.
• Зіставте зовнішні діаметри, ширину зубчастих вінців і форму кожного посадкового отвору.
• Перевірте висоту та конфігурацію маточини, а також положення шестерень відносно сусідніх деталей.
• Переконайтеся, що обидві частини належать до однієї версії приводу й утворюють узгоджену пару.
• До складання огляньте вал маслонасоса, посадкові поверхні та сполучені деталі на наявність пошкоджень.

Таке порівняння особливо потрібне після встановлення іншого колінвала або маслонасоса. У сімействі GY6 50 застосовуються варіанти з 16- та 22-зубою шестернею приводу насоса, причому відповідна парна деталь має підходити до обраної версії. Кількість зубців саме в цьому комплекті у вихідних даних не зазначена, тому її потрібно визначити за деталями до монтажу.

Рекомендації щодо встановлення

Монтаж виконують після розбирання відповідної частини двигуна, дотримуючись штатної послідовності розташування деталей. Перед установленням посадкові місця очищають, а зубці перевіряють по всьому колу: на них не повинно бути сколів, деформації або задирок, що заважають вільному зачепленню. Шестерні встановлюють без перекосу й тим боком, який передбачений конструкцією двигуна.

Після складання приводу необхідно вручну перевірити плавність обертання. Зачеплення не повинно закушувати, а вершини зубців не мають упиратися одна в одну. Одночасно контролюють посадку шестерень, осьовий люфт і вільне обертання маслонасоса. Якщо деталі рухаються туго, мають виражений перекіс або не збігаються за зубчастим профілем, подальше складання припиняють і повторно звіряють версію приводу.

Комплект підходить для планового ремонту та відновлення приводу маслонасоса чотиритактного GY6 50 за умови повного збігу з демонтованою парою. Точна перевірка кількості зубців, посадок і геометрії перед установленням допомагає уникнути несумісного поєднання деталей та забезпечує правильне механічне передавання обертання до насоса.
