Прокладка паливного насоса 178F/186F (6/9 к.с.) TD

Прокладка паливного насоса TD для двигунів 178F і 186F

Прокладка призначена для встановлення в місці з’єднання паливного насоса з корпусом дизельного двигуна. Вона повторює посадковий контур з’єднання та розділяє спряжені поверхні, допомагаючи зберігати щільність стику після складання. Деталь застосовують під час обслуговування паливної системи, зняття насоса, усунення протікання в зоні його кріплення або заміни пошкодженого ущільнення.

Модель розрахована на поширені двигуни 178F і 186F потужністю 6 та 9 к.с., які використовуються на мотоблоках із повітряним охолодженням. Позначення 178F і 186F стосуються типу двигуна, тому прокладку потрібно добирати за моделлю встановленого мотора, а не лише за маркою чи назвою самої техніки. Один мотоблок у різних виконаннях може оснащуватися різними двигунами та деталями паливної системи.

Конструкція та призначення

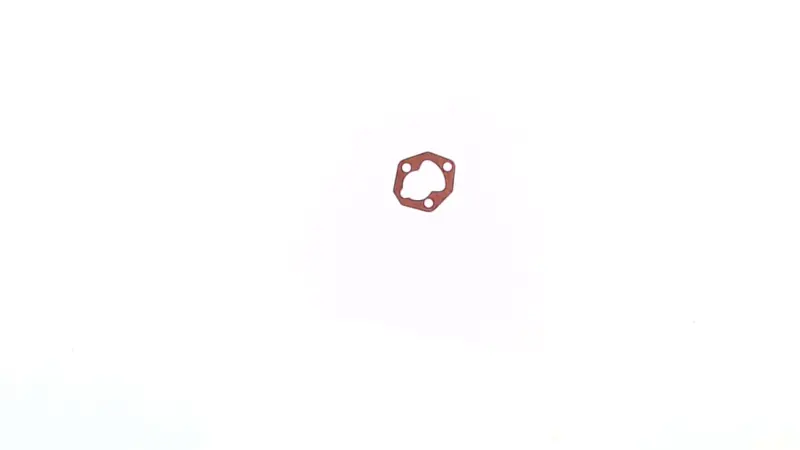

Плоска фігурна форма відповідає зоні кріплення паливного насоса. Конструкція має центральний отвір складного контуру та три окремі кріпильні отвори. Під час складання вони мають збігатися з каналом і точками кріплення на двигуні. Правильне положення прокладки дає змогу встановити насос без перекриття передбаченого проходу та без зміщення деталі між спряженими поверхнями.

Прокладку замінюють, якщо старе ущільнення розірване, деформоване, має заломи або втратило цілісність під час демонтажу насоса. Повторно використовувати зняту деталь небажано: після притискання та подальшого роз’єднання поверхонь вона може вже не забезпечити рівномірного прилягання. Якщо біля кріплення насоса з’явилися сліди пального чи іншого забруднення, спочатку потрібно визначити місце протікання та перевірити стан самого з’єднання, кріплення і прилеглих деталей.

Що перевірити перед вибором

• Модель двигуна: прокладка призначена для дизельних двигунів 178F і 186F.
• Варіант потужності: товарна позиція належить до виконань 6 та 9 к.с.
• Місце встановлення: деталь використовується під паливним насосом, а не під форсункою, паливним краном чи кришкою двигуна.
• Геометрія: порівняйте зовнішній контур, форму центрального отвору та розташування трьох кріпильних отворів зі знятою прокладкою і посадковим місцем.
• Стан спряжених поверхонь: на них не повинно залишатися частинок попереднього ущільнення та забруднень, які заважають рівномірному приляганню.

Встановлення під час ремонту паливної системи

Перед монтажем видаліть залишки старої прокладки та обережно очистьте обидві спряжені поверхні, не пошкоджуючи їх. Нову деталь укладають без складок і перекосу, суміщаючи центральний отвір та всі точки кріплення. Потім насос встановлюють у штатне положення і закріплюють у послідовності, передбаченій інструкцією до конкретного двигуна. Прокладку не слід підрізати або розширювати її отвори: зміна контуру здатна порушити прилягання та положення насоса.

Після складання перевірте з’єднання під час пробного запуску та переконайтеся, що в зоні встановлення насоса немає слідів просочування. Якщо протікання зберігається, потрібна повторна діагностика посадкових поверхонь, кріплення і самого насоса. Ця прокладка підходить для планового обслуговування та ремонту двигунів 178F/186F, коли потрібна окрема ущільнювальна деталь штатної конфігурації під паливний насос.
