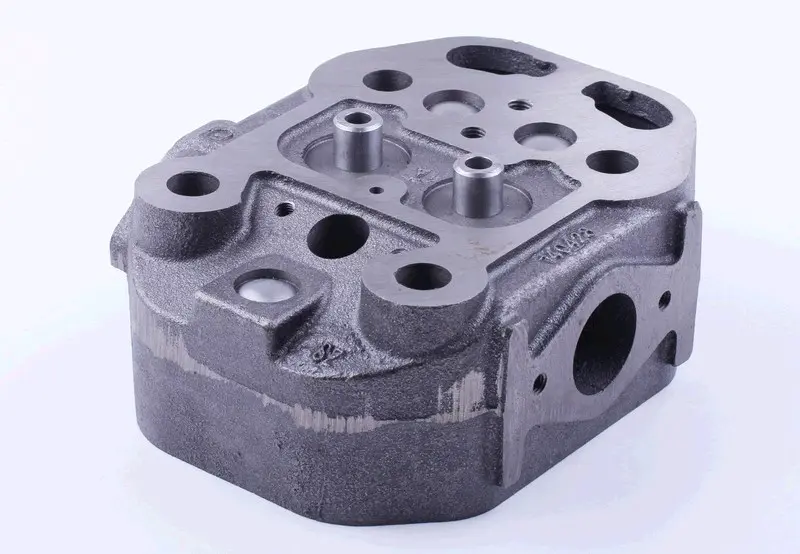

Головка циліндра ZS/ZH 1100, гола

Головка циліндра для двигуна ZS/ZH 1100

Гола головка циліндра призначена для ремонту дизельних двигунів ZS1100 і ZH1100 з водяним охолодженням, які застосовуються на мотоблоках і мототракторах. Вона встановлюється у верхній частині циліндра, бере участь у формуванні камери згоряння та слугує корпусною основою для деталей газорозподілу, форсунки, впускного й випускного трактів. Таке виконання обирають, коли корпус штатної головки пошкоджений, а придатні навісні та клапанні деталі можна перенести або підібрати окремо.

Конструкція має оброблену привалювальну площину, отвори для кріплення до двигуна, канали та посадкові місця, необхідні для роботи головки у складі дизельного мотора з рідинним охолодженням. На бічних поверхнях розташовані прорізи й різьбові точки для приєднуваних деталей. Виконання «гола» означає основу для подальшого складання, а не повністю підготовлену до монтажу головку з комплектом клапанного механізму. Перед замовленням потрібно окремо уточнити фактичний склад позиції та визначити, які деталі знадобляться під час ремонту.

Коли потрібна заміна

Підставою для заміни корпусу головки можуть бути тріщини, пошкодження привалювальної поверхні, порушення геометрії після перегрівання, дефекти різьбових отворів, зношення посадкових місць або пошкодження, що заважають відновити герметичність. Ознаки несправності не завжди вказують лише на головку: зниження компресії, нестабільна робота двигуна, сліди прориву газів або витоку охолоджувальної рідини також потребують перевірки прокладки, циліндра, клапанів і сполучених поверхонь. Рішення про заміну приймають після розбирання та дефектування.

Що перевірити під час підбору

• Модель двигуна. Деталь розрахована на сімейство ZS/ZH 1100; позначення силового агрегату має збігатися.
• Виконання. Покупцеві потрібен саме голий корпус, а клапани, пружини, тарілки, сухарі та інші необхідні деталі підбираються відповідно до схеми ремонту.
• Геометрія кріплень. Порівняйте розташування основних отворів, форму привалювальної поверхні, точки кріплення колекторів і посадкове місце форсунки зі знятою головкою.
• Система охолодження. Деталь призначена для відповідного дизельного двигуна з водяним охолодженням; конфігурація каналів має збігатися з блоком і прокладкою.
• Сполучені компоненти. До складання перевірте стан клапанних деталей, форсунки, кріплення, прокладки та частин впускного й випускного трактів.

Підготовка та встановлення

Монтаж виконують на очищений блок після перевірки площин головки й циліндра. Між сполученими поверхнями встановлюють відповідну для ZS/ZH 1100 прокладку. Кріплення затягують у послідовності та із зусиллям, зазначеними в документації конкретного двигуна: довільне затягування здатне спричинити перекіс і втрату герметичності. Деталі, які переносяться, попередньо очищують, оглядають та оцінюють за допустимим зношенням; непридатні компоненти замінюють до остаточного складання.

Після встановлення клапанного механізму виконують потрібні регулювання, під’єднують впуск, випуск і паливну апаратуру, а потім відновлюють контур охолодження. Перед роботою під навантаженням контролюють відсутність витоків, сторонніх шумів і прориву газів у місцях з’єднань. Точне звіряння двигуна та демонтованої деталі до покупки допомагає отримати відповідну основу для якісного ремонту без переплати за вже складену головку.
