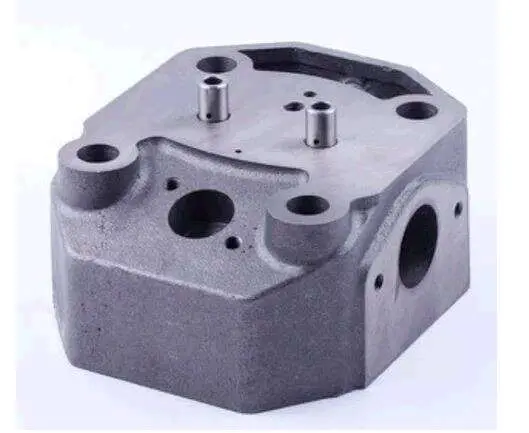

Головка циліндра ZUBR 195N 12 к.с., гола

Головка циліндра ZUBR для двигуна 195N

Гола головка циліндра призначена для ремонту одноциліндрового дизельного двигуна 195N номінальною потужністю 12 к.с. із водяним охолодженням. Такі двигуни застосовуються на мотоблоках і мототракторах. Деталь установлюється у верхній частині циліндра, бере участь у формуванні камери згоряння та слугує основою для розміщення складових клапанного механізму й форсунки.

Виконання «гола» підходить для ремонту, під час якого потрібно замінити основний корпус головки та зібрати його із сумісними деталями газорозподільного механізму. Такий варіант дає змогу використати придатні компоненти зі знятої головки або підібрати їх окремо після дефектування. Перед замовленням потрібно врахувати, що гола й повністю зібрана головки відрізняються комплектацією: клапанний механізм і навісні деталі слід перевіряти окремо.

Призначення та конструкція

Головка закриває циліндр з боку камери згоряння та забезпечує правильне взаємне розташування клапанів, форсунки, кріплення і сполучених каналів двигуна. Корпус має оброблену привалювальну площину, кріпильні отвори, посадкові місця та канали, що відповідають компонуванню двигуна 195N. Від стану цих ділянок залежать герметичність з'єднання з циліндром, робота клапанів і збереження компресії.

Заміна потрібна після виявлення тріщин, пошкодження або деформації привалювальної площини, критичного зношення посадкових місць і напрямних, а також інших дефектів, які неможливо надійно усунути обробкою. Рішення про заміну приймають після розбирання та перевірки корпусу: зовнішні прояви в роботі двигуна самі по собі не визначають несправність конкретної деталі.

Що перевірити під час добору

• Модель двигуна: позначення 195N має збігатися з моделлю встановленого дизеля. Потужність 12 к.с. є додатковим орієнтиром, але не замінює перевірку індексу двигуна.
• Система охолодження: головка розрахована на одноциліндровий двигун із водяним охолодженням; розташування каналів має відповідати циліндру та прокладці.
• Посадкові точки: порівняйте зі знятою деталлю форму привалювальної поверхні, кріпильні отвори, канали, місця встановлення форсунки та складових клапанного механізму.
• Варіант комплектації: це голий корпус, тому до складання потрібно визначити перелік придатних клапанних і кріпильних деталей для конкретного ремонту.
• Техніка: орієнтуйтеся насамперед на встановлений двигун 195N, адже однакові або близькі моделі мотоблоків можуть випускатися з різними силовими агрегатами.

Підготовка до встановлення

Перед монтажем головку та сполучені деталі перевіряють на відсутність пошкоджень, забруднень і слідів корозії. Привалювальні поверхні очищують без утворення задирок, після чого зіставляють отвори й канали з циліндром та прокладкою. Клапани, напрямні, сідла, пружини, кріплення і форсунку оцінюють окремо: зношені компоненти не варто переносити до нового корпусу без перевірки.

Складання виконують за ремонтною процедурою двигуна 195N із передбаченою послідовністю та моментом затягування кріплення. Після монтажу перевіряють регулювання клапанів, герметичність з'єднань і роботу системи охолодження. Точне зіставлення моделі двигуна, конфігурації знятої головки та складу потрібних деталей допомагає отримати сумісний комплект для якісного відновлення мотоблока або мототрактора.
