Відсічний клапан паливного насоса для 190N/195N

Відсічний клапан паливного насоса для двигунів 190N/195N

Компактна клапанна деталь призначена для ремонту паливного насоса дизельних двигунів сімейства 190N і 195N, які встановлюють на мотоблоки та іншу малу сільськогосподарську техніку. Вона працює безпосередньо в насосі та бере участь у завершенні подавання пального до форсунки. Це не впускний або випускний клапан головки циліндра: деталь належить саме до паливної апаратури двигуна.

Призначення та принцип дії

Під час нагнітального ходу плунжера пальне проходить крізь клапан у трубку високого тиску. Після завершення подавання клапан закриває вихід із насосної секції, перешкоджає зворотному руху пального та сприяє швидкому зниженню залишкового тиску з боку форсунки. Таке відсікання потрібне для чіткого завершення впорскування без небажаного підтікання пального через розпилювач. Стан клапана та його посадкової поверхні тому впливає на герметичність насосної секції й повторюваність подавання під час послідовних циклів.

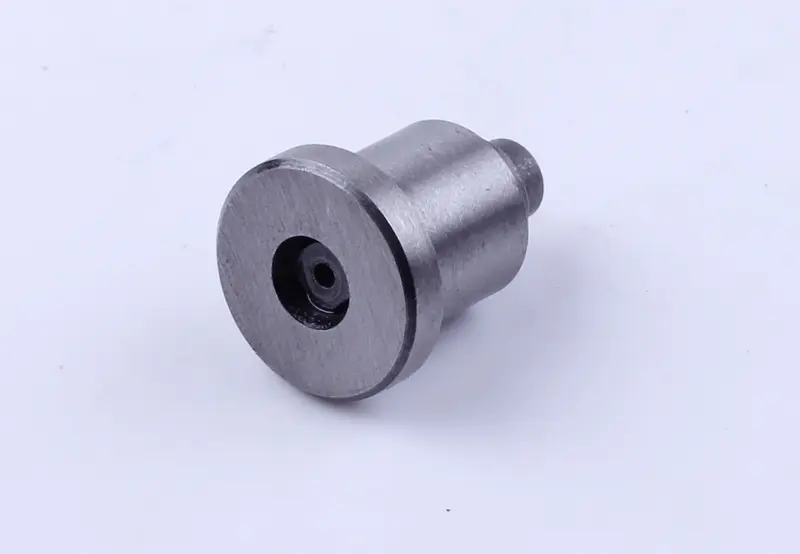

Деталь має форму короткого ступінчастого циліндричного корпусу з опорним буртиком і центральним проходом. Така геометрія потребує точного збігу з посадковим місцем насоса. Навіть за однакового позначення двигуна паливні насоси різних виконань можуть відрізнятися, тому потужності техніки недостатньо для безпомилкового підбору.

Що перевірити перед замовленням

• Модель двигуна. Клапан заявлений для дизельних двигунів 190N і 195N. Позначення потрібно перевіряти на двигуні, а не визначати лише за назвою мотоблока.
• Виконання паливного насоса. Зіставте форму посадкової частини, розташування буртика та конфігурацію центрального каналу зі знятою деталлю.
• Основні розміри. До встановлення порівняйте загальну висоту, зовнішні діаметри сходинок і діаметр посадкової ділянки. Для цієї позиції числові розміри не зазначені, тому орієнтуватися лише на зовнішню подібність не варто.
• Стан спряжених поверхонь. Огляньте посадкове місце в насосі. Пошкодження, корозія або забруднення сідла можуть порушити герметичність навіть із новим клапаном.
• Причина несправності. Заміна доцільна, коли діагностика вказує на зношення, пошкодження або втрату герметичності клапанної пари. Нестабільна робота двигуна може бути пов’язана й з іншими частинами системи живлення.

Встановлення та обслуговування

Паливна апаратура дизеля чутлива до дрібних забруднень. Перед розбиранням зовнішню поверхню насоса очищають, а відкриті канали захищають від пилу та ворсу. Клапан установлюють без перекосу в чисте посадкове місце. Удари, грубе притирання та оброблення ущільнювальних поверхонь абразивом можуть змінити їхню геометрію і погіршити герметичність.

Під час ремонту зберігають правильне розташування всіх знятих деталей насоса та дотримуються порядку складання, передбаченого його конструкцією. Після монтажу перевіряють герметичність з’єднань і роботу двигуна. Якщо насос не забезпечує потрібного подавання, наявні пропуски впорскування або запуск залишається ускладненим, потрібна комплексна перевірка плунжерної пари, форсунки, паливопроводів і налаштувань насоса.

Цей клапан підходить для відновлення штатної роботи паливного насоса на сумісному двигуні 190N або 195N. Точне зіставлення двигуна, виконання насоса, геометрії та розмірів демонтованої деталі дає змогу вибрати запчастину без ризику переплутати її із зовні подібним клапаном іншого типу.
