Прокладка кришки головки циліндра 190N 9/10 Hp TD

Прокладка кришки головки циліндра 190N 9/10 Hp TD

Деталь установлюється у стику кришки головки циліндра та головки дизельного двигуна 190N, який застосовують на мотоблоках. Вона ущільнює з’єднання по периметру кришки, утримує моторну оливу у верхній частині двигуна та обмежує потрапляння пилу, вологи й інших забруднень до клапанного механізму. Прокладка призначена для моделей із позначенням потужності 9/10 Hp і належить до виконання TD.

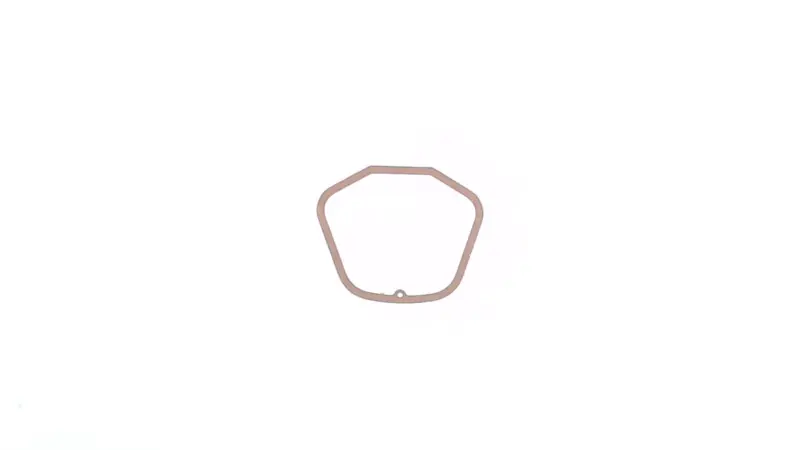

Цю деталь не слід плутати з прокладкою головки циліндра, розташованою між головкою та циліндром. Представлена прокладка працює саме під кришкою: вона повторює контур її посадкової площини й ущільнює роз’єм після затягування кріплення. Цілісна пласка форма має замкнений фігурний контур та один невеликий круглий отвір у нижній частині. Таке виконання потрібно враховувати під час порівняння з раніше встановленою деталлю.

Що перевірити перед вибором

Головний критерій сумісності — модель двигуна 190N, а не лише назва чи потужність мотоблока. На техніці однієї торгової марки можуть встановлюватися різні двигуни та варіанти кришок, тому перед замовленням потрібно визначити позначення двигуна й зіставити геометрію посадкового місця.

• Модель двигуна: прокладка призначена для дизельного двигуна 190N із зазначенням 9/10 Hp.
• Призначення: ущільнення з’єднання кришки головки циліндра з головкою, а не стику головки з циліндром.
• Форма: замкнений асиметричний контур із прямолінійною верхньою ділянкою, похилими бічними ділянками та заокругленою нижньою частиною.
• Отвори та посадка: потрібно звірити кількість, розташування й діаметр отворів, а також загальний контур старої прокладки та кришки.
• Виконання двигуна: позначення 190N має збігатися повністю; деталі для 190F, 195N та інших моделей не варто добирати лише за зовнішньою подібністю.

Коли потрібна заміна

Підставою для перевірки прокладки є сліди оливи вздовж з’єднання кришки з головкою, запотівання поверхні навколо стику, пошкодження контуру або втрата щільності після розбирання. Причиною протікання може бути не лише прокладка: перед установленням варто перевірити кришку, стан кріплення та рівність спряжених поверхонь. Тріщини, розриви, надмірне ущільнення чи деформація демонтованої деталі вказують на потребу встановити нову прокладку.

Рекомендації зі встановлення

Роботи виконують на зупиненому й охололому двигуні відповідно до його сервісної документації. Після зняття кришки залишки старого ущільнення та забруднення обережно видаляють з обох поверхонь, не допускаючи потрапляння частинок усередину клапанного відсіку. Посадкові площини мають бути чистими, сухими та без задирок, здатних порушити прилягання.

• Зіставте нову прокладку з кришкою до остаточного складання: контур і отвір мають суміщатися без розтягування, підрізання та перекосу.
• Розташуйте деталь рівно по всій довжині стику та переконайтеся, що жодна ділянка не загорнулася всередину або назовні.
• Затягуйте кріплення кришки рівномірно, дотримуючись послідовності й моменту, визначених виробником двигуна.
• Застосування ущільнювального складу допускається лише тоді, коли це передбачено інструкцією для конкретного виконання 190N.

Після складання перевірте з’єднання на працюючому двигуні: по периметру кришки не має з’являтися свіжа олива. Правильно дібрана й установлена прокладка відновлює щільність верхнього роз’єму двигуна без зміни конструкції кришки. Для впевненого вибору достатньо зіставити три ознаки: позначення 190N, призначення під кришку головки циліндра та точну геометрію посадкового контуру.
