Прокладка призначена для встановлення між блоком циліндра та головкою дизельного двигуна 195N потужністю 12 к.с. із водяним охолодженням. Вона ущільнює площину з’єднання, відокремлює камеру згоряння від проходів систем охолодження і змащування, а також допомагає утримувати тиск газів усередині циліндра. Деталь застосовують під час ремонту двигуна мотоблока або мототрактора, коли знімають головку чи виявляють порушення герметичності в місці її прилягання до блока.

Призначення та конструкція

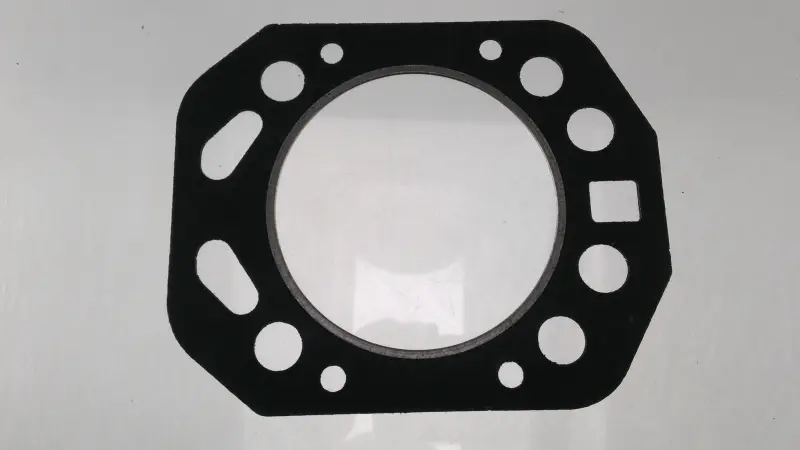

У центрі прокладки розташований великий круглий отвір циліндра з металевим обрамленням. По периметру передбачені отвори та фігурні проходи, що відповідають кріпленню й каналам двигуна. Така геометрія дає змогу одночасно ущільнити камеру згоряння та зберегти передбачену конструкцією циркуляцію рідин між блоком і головкою. Прокладка не належить до деталей впуску чи карбюратора: її встановлюють безпосередньо під головкою циліндра.

За справного ущільнення з’єднання утримує тиск, що виникає під час згоряння пального, і розділяє сусідні порожнини двигуна. Пошкодження прокладки може супроводжуватися зниженням компресії, проривом газів через стик, слідами мастила або охолоджувальної рідини, перегріванням і нестійкою роботою мотора. За таких ознак перевіряють не лише прокладку, а й стан суміжних площин головки та блока.

Як перевірити сумісність

Головний орієнтир під час підбору — модель дизельного двигуна 195N і потужність 12 к.с. Самого значення потужності недостатньо: у зовні подібних двигунів можуть відрізнятися контур головки, розташування шпильок і конфігурація каналів. Перед установленням нову деталь потрібно зіставити зі знятою прокладкою та посадковою площиною двигуна.

• Модель двигуна: позначення 195N має відповідати встановленому силовому агрегату.
• Контур: зовнішня форма прокладки повинна збігатися з формою посадкової площини головки та блока.
• Кріпильні отвори: усі отвори під шпильки мають розташовуватися без зміщення та примусового припасування.
• Проходи рідин: круглі, видовжені та фігурні отвори не можна перекривати або розширювати вручну.
• Центральний отвір: його положення та металеве обрамлення повинні точно суміщатися із зоною циліндра.
• Виконання: ця версія не має виступного язичка, що також потрібно врахувати під час порівняння.

Установлення під час ремонту

Після зняття головки стару прокладку замінюють новою, адже раніше обтиснута деталь уже не забезпечує належного прилягання під час повторного складання. Посадкові поверхні очищають від залишків попереднього ущільнення та забруднень, не пошкоджуючи площини. Головку й блок перевіряють на дефекти та порушення площинності. Прокладку укладають без перекосів: кожен кріпильний і прохідний отвір повинен залишатися повністю відкритим.

Кріплення затягують у послідовності та із зусиллям, зазначеними в настанові для конкретного двигуна 195N. Не можна компенсувати розбіжність отворів підрізанням деталі, зміщенням відносно шпильок або надмірним затягуванням кріплення. Герметизувальні склади застосовують лише тоді, коли це прямо передбачено процедурою складання двигуна.

Прокладка 195N TD підійде для планового ремонту верхньої частини дизельного двигуна 12 к.с., заміни пошкодженого ущільнення та складання після обслуговування головки циліндра. Точне звіряння моделі, контуру й розташування всіх отворів до початку монтажу допомагає уникнути повторного розбирання та зберегти правильну роботу систем двигуна.
