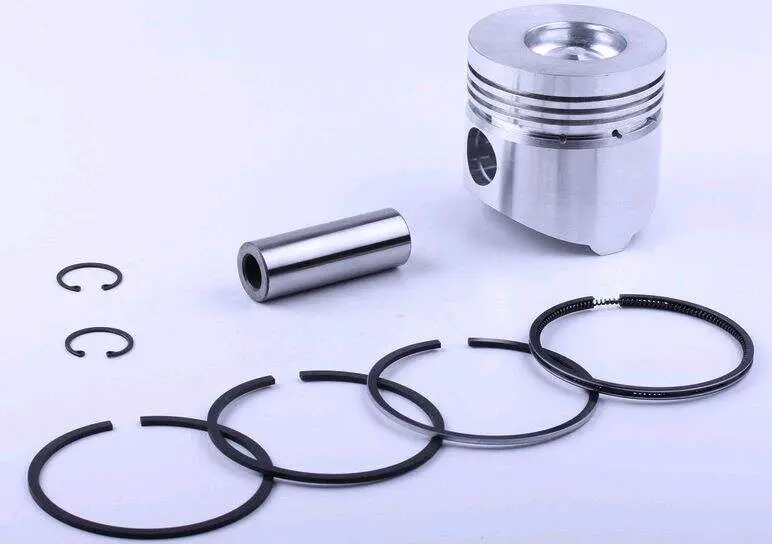

Поршень STD Ø95,00 мм для двигуна 195N 12 к.с. TD

Поршень STD Ø95,00 мм для двигуна 195N 12 к.с.

Поршень призначений для ремонту циліндро-поршневої групи дизельного двигуна 195N номінальною потужністю 12 к.с., який застосовують на мотоблоках і мототракторах. Виконання STD та розмір Ø95,00 мм відповідають стандартній розмірній групі. Деталь рухається всередині циліндра, змінює об’єм простору над днищем і передає зусилля від згоряння пального через поршневий палець і шатун до колінчастого вала. Разом із правильно підібраними кільцями поршень бере участь у підтриманні компресії та обмежує проникнення газів і мастила між камерою згоряння та картером.

Конструкція та призначення

Поршень має профільоване днище з центральною виїмкою, кілька канавок під кільця та поперечний отвір під палець. Кільця встановлюються у відповідні канавки й працюють у безпосередньому контакті з поверхнею циліндра. Палець з’єднує поршень із шатуном, а стопорні кільця утримують його від осьового зміщення. Для справної роботи двигуна важливі не лише номінальний діаметр поршня, а й стан спідниці, канавок, отвору під палець та всіх спряжених деталей.

Заміна потрібна за наявності задирів і глибоких потертостей на спідниці, пошкодження днища, зношення канавок, надмірного люфту пальця або порушення геометрії деталі. Такі несправності можуть супроводжуватися зниженням компресії, ускладненим запуском, димністю, підвищеною витратою мастила та стороннім стуком. Перед ремонтом необхідно визначити причину зношення й перевірити циліндр, кільця, палець, шатун і систему мащення. Установлення нового поршня без усунення супутньої несправності не забезпечує повноцінного відновлення двигуна.

Критерії правильного добору

• Модель двигуна: позначення 195N має збігатися з моделлю мотора, який ремонтують. Подібна потужність техніки сама по собі не підтверджує сумісність.
• Розмірна група: STD означає стандартне виконання. Такий поршень не можна автоматично використовувати замість деталі ремонтного розміру.
• Номінальний розмір: заявлене значення становить Ø95,00 мм. Перед замовленням циліндр вимірюють у кількох поясах і напрямках, щоб визначити зношення, овальність та конусність.
• Форма деталі: зі старим поршнем порівнюють профіль і виїмку днища, загальну висоту, розташування канавок, діаметр отвору під палець та відстань від осі пальця до верхньої частини.
• Спряжені деталі: окремо перевіряють відповідність пальця, кілець і стопорів. Їхні розміри та посадка мають відповідати параметрам конкретної модифікації двигуна.

Підготовка до встановлення

Монтаж виконують після дефектування й точного вимірювання циліндра. Усі деталі очищають від нагару та забруднень, канавки перевіряють на пошкодження, а отвір під палець — на зношення. До остаточного складання контролюють посадку пальця, стан втулки шатуна, монтажний проміжок поршня та проміжки кілець у замках. Кільця розміщують у призначених для них канавках та орієнтують їхні замки відповідно до ремонтної документації двигуна.

Напрямок установлення визначають за конструкцією штатного поршня та вимогами двигуна 195N. Після складання колінчастий вал має провертатися плавно, без заклинювання й ударного контакту. Якщо циліндр уже розточений або його фактичне зношення виходить за допустимі межі, потрібен поршень відповідного ремонтного розміру чи відновлення циліндра. Перевірка моделі, розмірної групи та геометрії до початку монтажу допомагає уникнути неправильного добору й повторного розбирання мотора.
