Кришка головки циліндра 190N/195N (12/15 к.с.) ZUBR TD

Кришка головки циліндра 190N/195N для мотоблока

Кришка ZUBR TD призначена для верхньої частини головки одноциліндрових дизельних двигунів 190N і 195N, які застосовують на мотоблоках. Вона закриває зону клапанного механізму та разом із відповідною прокладкою утворює герметичний стик із головкою циліндра. Деталь обирають для ремонту штатної кришки, якщо її корпус пошкоджений, площина прилягання деформована, різьбовий отвір утратив справність або встановлений зовні важільний механізм більше не працює належним чином.

Призначення та конструкція

Кришка встановлюється над коромислами й іншими деталями приводу клапанів. Закритий корпус обмежує потрапляння забруднень у цю частину двигуна та утримує мастило всередині обслуговуваної порожнини. Це саме кришка, а не головка циліндра і не набір впускного та випускного клапанів: під час підбору назви цих деталей не можна вважати взаємозамінними.

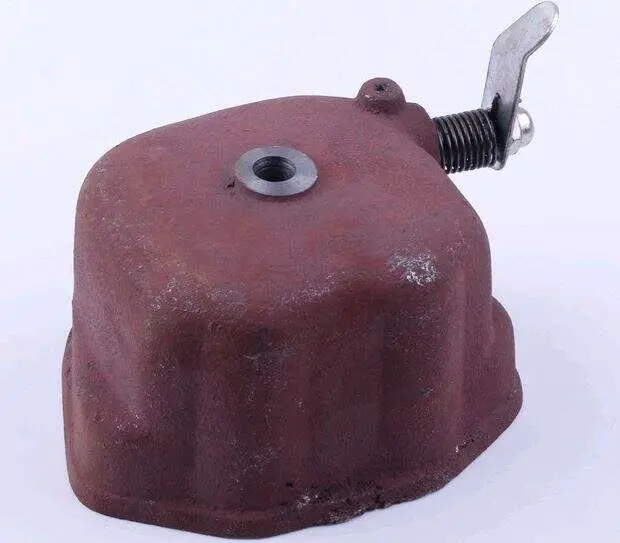

У корпусі передбачені центральний різьбовий отвір і бічний важіль із поворотною пружиною. Така конфігурація має відповідати штатному виконанню двигуна та розташуванню сполученого механізму. Виступи корпусу, форма нижньої крайки й положення важеля також мають значення: однакове позначення сімейства двигуна не скасовує перевірки фактичного виконання знятої деталі.

Що перевірити перед вибором

• Модель двигуна. Кришка заявлена для 190N і 195N у варіантах 12/15 к.с. Потрібне позначення визначають за двигуном, а не лише за назвою мотоблока.
• Контур прилягання. Порівняйте форму основи, розташування виступів і посадкову площину зі старою кришкою.
• Важільний механізм. Перевірте бік установлення важеля, його форму, напрямок руху та положення поворотної пружини.
• Точки з’єднання. Мають збігатися центральний різьбовий отвір, місце кріплення та взаємне розташування всіх сполучених деталей.
• Ущільнення. Прокладку добирають за моделлю двигуна й контуром кришки окремо; наявність прокладки в наборі цієї позиції не заявлена.

Коли потрібна заміна

Підставою для заміни є тріщини корпусу, відколи нижньої крайки, деформація площини прилягання, пошкодження різьби або несправність установленого важеля та пружини. Сліди мастила на стику не завжди означають пошкодження самої кришки: спочатку перевіряють стан прокладки, чистоту поверхонь і правильність кріплення. Якщо нова прокладка не усуває витік через викривлення чи дефект корпусу, встановлення справної кришки відновлює належне закриття клапанної порожнини.

Рекомендації зі встановлення

Роботу виконують на зупиненому й охололому двигуні. Після демонтажу старої деталі з поверхні головки видаляють залишки попереднього ущільнення та забруднення, не допускаючи їх потрапляння до коромисел. Посадкову крайку нової кришки оглядають, прокладку вкладають без перекосу, а важільний механізм суміщають зі штатним приводом. Кріплення затягують рівномірно із зусиллям та в порядку, зазначеними в настанові конкретного двигуна: надмірне затягування здатне порушити прилягання корпусу.

Після складання перевіряють вільний рух важеля, повернення пружини та відсутність контакту механізму із сусідніми деталями. Під час першого запуску контролюють стик кришки з головкою й переконуються, що мастило не проступає по периметру. Такий порядок допомагає відрізнити помилку встановлення від несправності інших деталей клапанного механізму та завершити ремонт без повторного демонтажу.
