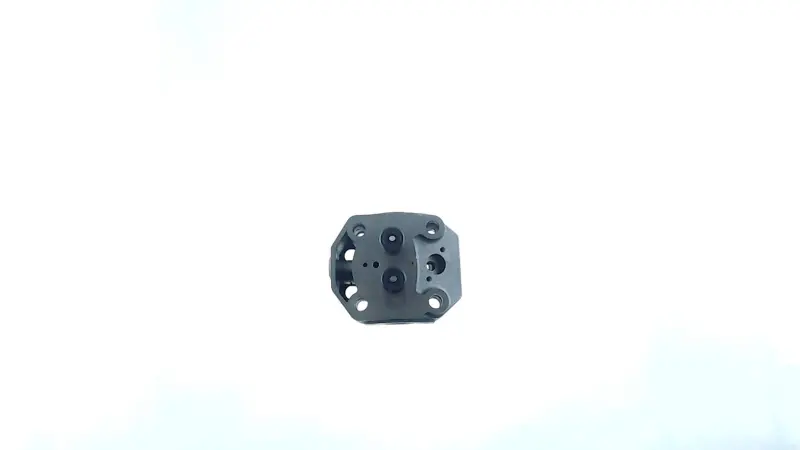

Головка циліндра 195N 12 к.с. у зборі TD

Головка циліндра 195N 12 к.с. у зборі TD

Головка призначена для одноциліндрового дизельного двигуна 195N потужністю 12 к.с. з водяним охолодженням, який застосовується на мотоблоках і мототракторах. Вона встановлюється у верхній частині циліндра, закриває його та формує простір камери згоряння. Через головку організовано впуск і випуск, у ній розміщується клапанний механізм та встановлюється форсунка. Виконання у зборі доречне для ремонту, коли встановлення порожнього корпусу з перенесенням усіх пов’язаних деталей є недоцільним.

Призначення та особливості конструкції

Площина прилягання головки разом із відповідною прокладкою забезпечує герметичне з’єднання з циліндром. Від стану цього сполучення залежать збереження компресії, відсутність прориву газів і нормальна робота системи охолодження. Клапани керують наповненням циліндра повітрям та випуском відпрацьованих газів, а посадкове місце форсунки забезпечує її правильне положення відносно камери згоряння. У корпусі передбачені кріпильні й технологічні отвори для з’єднання з двигуном і суміжними деталями.

Головку замінюють у разі тріщин, деформації привалкової поверхні, пошкодження клапанних сідел або напрямних, а також дефектів посадкових і різьбових ділянок, які неможливо усунути звичайним обслуговуванням. Підставою для діагностики можуть бути зниження компресії, ускладнений запуск, нестабільна робота під навантаженням, витік охолоджувальної рідини або сліди порушення герметичності в місці з’єднання з циліндром. Перед придбанням потрібно точно визначити причину несправності: подібні ознаки також виникають через прокладку, неправильне регулювання клапанів, форсунку чи деталі поршневої групи.

Як перевірити сумісність

Основний критерій добору — двигун 195N у версії на 12 к.с. Самого значення потужності техніки недостатньо, адже на мотоблоках одного класу можуть використовуватися різні двигуни та варіанти головок. Порівняйте стару деталь за загальною формою, контуром привалкової площини, розташуванням кріпильних шпильок, каналів охолодження, впускного й випускного отворів, посадкою форсунки та точками кріплення суміжних деталей. Особливу увагу приділіть типу й розмірам посадкового місця форсунки: серед головок сімейства 195N є модифікації, які не можна вважати взаємозамінними без перевірки.

• Тип деталі: головка циліндра у зборі.
• Призначення: ремонт дизельного двигуна мотоблока або мототрактора.
• Позначення двигуна: 195N.
• Заявлена потужність: 12 к.с.
• Охолодження двигуна: водяне.
• Виконання: TD.

Підготовка до встановлення

Монтаж виконують на охололому й очищеному двигуні. З привалкової поверхні циліндра прибирають залишки попередньої прокладки та забруднення, не пошкоджуючи площину. Для складання потрібна прокладка, яка точно відповідає обраній модифікації 195N; стан шпильок, різьби та приєднуваних патрубків перевіряють заздалегідь. Кріплення затягують рівномірно, у визначеній для двигуна послідовності та з передбаченим виробником моментом.

Виконання у зборі не скасовує перевірку перед запуском. Потрібно проконтролювати прилягання клапанів і за потреби виконати їх притирання, відрегулювати клапанні зазори відповідно до вимог двигуна, переконатися у правильному встановленні форсунки та герметичності з’єднань. Після першого запуску контролюють відсутність витоків, стороннього шуму й перегрівання. Такий порядок допомагає правильно встановити головку TD та відновити штатну роботу двигуна 195N без несумісних переробок.
