Прокладка головки циліндра TD для мотоблока 175N, 7 к.с., Ø75 мм

Прокладка головки циліндра TD для двигуна 175N

Прокладка призначена для встановлення між циліндром і головкою одноциліндрового дизельного двигуна 175N потужністю 7 к.с. з діаметром циліндра 75 мм. Деталь застосовується під час ремонту мотоблока з відповідним мотором та ущільнює площину рознімання після зняття головки, розбирання циліндро-поршневої групи або усунення порушення герметичності.

Призначення прокладки у двигуні

Під час роботи мотора в камері згоряння виникають тиск і висока температура. Прокладка заповнює технологічні мікронерівності між спряженими площинами циліндра та головки, допомагає утримувати тиск газів і розділяє канали, що проходять через місце з’єднання. Від стану цього ущільнення залежать компресія, відсутність підтікань у зоні стику та стабільна робота двигуна під навантаженням.

Підставою для перевірки прокладки можуть бути сліди прориву газів або рідини біля з’єднання головки з циліндром, зниження компресії, ускладнений запуск і нестійка робота мотора. Такі ознаки не завжди пов’язані лише з прокладкою, тому під час розбирання також перевіряють площини головки й циліндра, стан кріплення та відсутність пошкоджень суміжних деталей. Нова прокладка не усуне дефект поверхні або неправильне затягування.

Як правильно підібрати деталь

Основні орієнтири цієї позиції — двигун 175N, номінальна потужність 7 к.с. і розмір Ø75 мм. Останній параметр стосується діаметра циліндра двигуна, тому підбирати виріб лише за розміром великого центрального отвору не можна. У моторів близьких серій трапляються подібні прокладки, однак їхній зовнішній контур, розташування отворів і конфігурація проходів можуть відрізнятися.

Перед установленням зіставте нову деталь із демонтованою прокладкою та посадковою площиною двигуна. Необхідно перевірити:

• позначення двигуна — потрібна саме модифікація 175N;
• відповідність циліндру діаметром 75 мм і класу потужності 7 к.с.;
• зовнішню форму та розташування всіх кріпильних отворів;
• збіг периферійних вирізів і проходів по всьому контуру;
• товщину відносно штатної прокладки згідно з документацією двигуна.

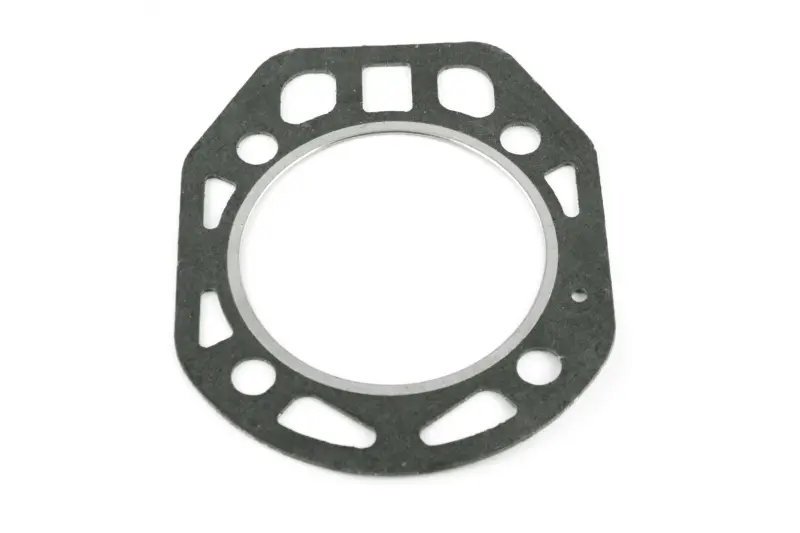

Деталь має велике кругле центральне вікно, фігурний зовнішній контур, кілька круглих і видовжених отворів, а також окантовку навколо центрального прорізу. Така геометрія потребує точного суміщення: прокладку не можна довільно розвертати, зміщувати відносно шпильок або розташовувати так, щоб її край частково перекривав передбачений канал.

Рекомендації зі встановлення

Монтаж виконують на чисті спряжені поверхні. Залишки попереднього ущільнення та забруднення видаляють обережно, не залишаючи подряпин і задирок. До складання перевіряють площини на деформацію, тріщини та локальні пошкодження. Якщо стара прокладка була продавлена або прогоріла, потрібно встановити причину, інакше порушення герметичності може повторитися.

Нову прокладку укладають без заломів і перекосів, поєднуючи центральне вікно, кріпильні точки та решту отворів. Послідовність затягування головки, момент затягування і можливість застосування додаткових складів визначаються інструкцією саме до двигуна 175N. Довільне збільшення зусилля не компенсує нерівність площин і може погіршити результат ремонту.

Ця прокладка підходить для планового перебирання двигуна, встановлення головки після обслуговування та відновлення герметичності з’єднання на мотоблоці з мотором 175N. До початку ремонту переконайтеся у збігу марки двигуна, діаметра циліндра та повної геометрії деталі — така перевірка надійніша за вибір лише за потужністю техніки або зовнішньою подібністю.
