Поршень 175N 7 к.с. STD Ø75,00 з вибіркою під клапани TD

Поршень TD для двигуна 175N стандартного розміру

Поршень призначений для ремонту циліндро-поршневої групи дизельного двигуна 175N потужністю 7 к.с., який застосовується на мотоблоках. Розмірна група STD і номінальний діаметр Ø75,00 мм розраховані на циліндр стандартного розміру. Деталь підходить для відновлення двигуна без переходу на ремонтний поршень збільшеного діаметра, якщо стан циліндра та фактичні проміжки відповідають вимогам конкретного мотора.

Під час роботи двигуна поршень рухається всередині циліндра, сприймає тиск газів і через поршневий палець передає зусилля шатуну. Установлені в канавках кільця забезпечують ущільнення між поршнем і стінкою циліндра, беруть участь у збереженні компресії та контролі моторної оливи. Тому під час ремонту враховують не лише номінальний діаметр, а й зношення циліндра, стан його поверхні, геометрію поршня та відповідність сполучених деталей.

Конструкція та призначення

На днищі виконана вибірка під клапани. Така конфігурація має відповідати конструкції двигуна 175N і формі демонтованого поршня. Наявність виїмки особливо важлива під час підбору, адже поршні однакового номінального діаметра можуть відрізнятися виконанням верхньої частини, розташуванням канавок і посадковими параметрами пальця.

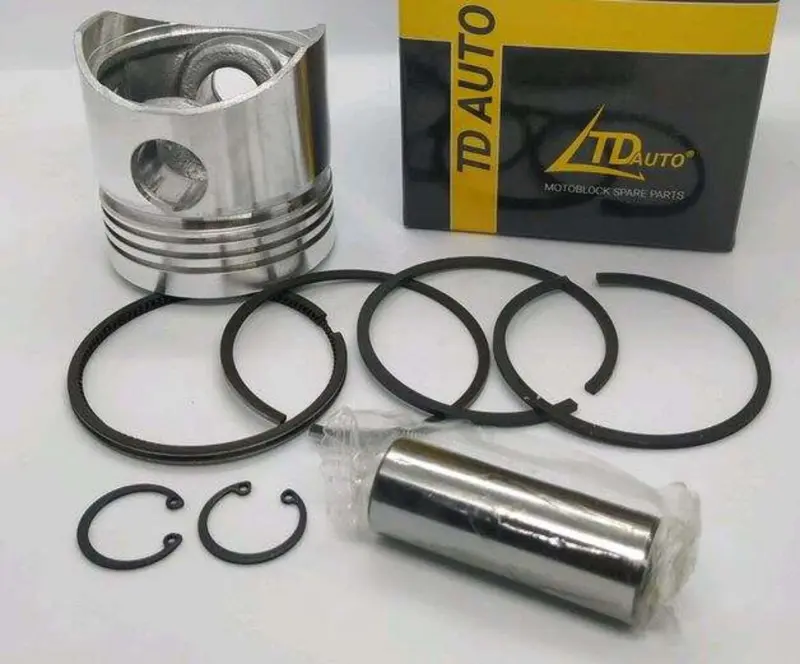

До набору входять поршень, поршневі кільця, палець і два стопорні кільця пальця. Це дає змогу одночасно замінити основні сполучені деталі поршневої групи. Кільця встановлюються у передбачені канавки, палець з’єднує поршень із шатуном, а стопорні кільця фіксують палець від осьового зміщення.

Що перевірити перед вибором

• Модель двигуна: позначення 175N має збігатися з моделлю встановленого силового агрегату.
• Розмірна група: STD призначена для циліндра стандартної розмірної групи; її не можна автоматично замінювати ремонтними варіантами 0,25, 0,50 або 0,75.
• Номінальний розмір: позначення Ø75,00 мм потрібно зіставити з параметрами циліндра та попереднього поршня.
• Форма днища: потрібне виконання з вибіркою під клапани.
• Посадкові параметри: до складання порівнюють діаметр і довжину пальця, висоту поршня, положення канавок та інші контрольні розміри зі знятими деталями.

Коли потрібна заміна

Поршень перевіряють у разі зниження компресії, підвищеної витрати оливи, появи задирів, зношення спідниці або канавок кілець, а також під час капітального ремонту двигуна. Подібні ознаки можуть бути пов’язані з циліндром, кільцями, клапанами чи іншими деталями, тому рішення про заміну приймають після розбирання, очищення та вимірювання циліндро-поршневої групи.

Перед установленням циліндр оглядають і вимірюють у кількох поясах, перевіряючи зношення, овальність і конусність. Новий поршень повинен працювати з тепловим проміжком, передбаченим виробником двигуна. Також контролюють проміжок кілець у замку та вільність їхнього руху в канавках. Якщо циліндр уже розточували або його зношення перевищує допустиме значення, поршень STD може не підійти — тоді розмір обирають за результатами вимірювань.

Рекомендації зі складання

Перед монтажем деталі очищають, палець і кільця змащують чистою моторною оливою. Поршень орієнтують у циліндрі відповідно до конструкції двигуна та розташування вибірки під клапани. Замки кілець розводять по колу згідно з інструкцією з ремонту двигуна, не допускаючи пошкодження крайок під час введення поршня в циліндр. Стопорні кільця мають повністю увійти у свої канавки.

Після складання колінчастий вал прокручують вручну та переконуються, що деталі рухаються вільно, без заїдань і контакту клапанів із поршнем. Точні проміжки, момент затягування кріплень і порядок регулювання потрібно брати з технічної документації конкретної модифікації 175N. Такий підхід допомагає правильно підібрати поршень TD Ø75,00 STD та уникнути повторного розбирання двигуна.
