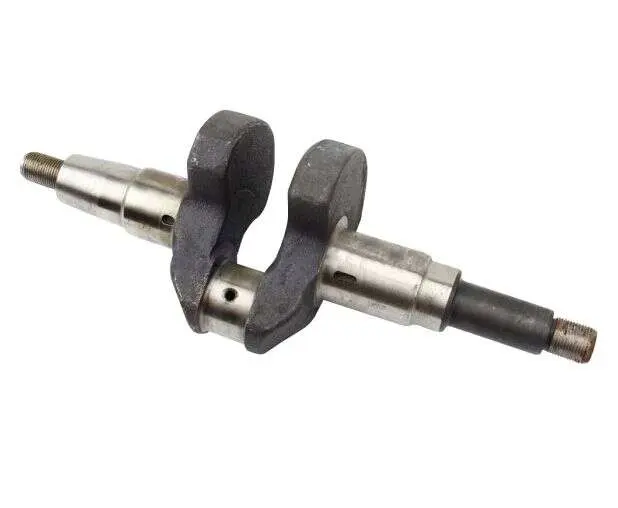

Колінвал 186F 9 к.с., голий, під різьбу M20

Колінвал для дизельного двигуна 186F під різьбу M20

Колінчастий вал призначений для ремонту дизельного двигуна 186F потужністю 9 к.с. із повітряним охолодженням. Такі двигуни застосовують на мотоблоках, генераторах та іншій моторній техніці. Колінвал приймає зусилля від шатуна, перетворює зворотно-поступальний рух поршня на обертання та передає крутний момент далі через механізм двигуна. Правильна геометрія деталі необхідна для рівномірного обертання, коректного спряження із шатуном і стабільної роботи двигуна без підвищеного биття.

Ця модифікація має різьбовий кінець M20 і належить до голих колінвалів. Її добирають для ремонту двигуна, у якому штатно встановлено вал із таким самим типом вихідної частини. Різьбове виконання не можна замінювати зовні подібною версією під шліци або конус: серед колінвалів для двигунів сімейства 186F трапляються різні варіанти кінців і посадок. Перед замовленням потрібно порівняти зняту деталь за формою, загальною довжиною, діаметрами шийок, довжиною проточування та способом кріплення.

Основні параметри

• Застосування: дизельний двигун 186F потужністю 9 к.с. із повітряним охолодженням.
• Виконання: голий колінвал із різьбовим вихідним кінцем.
• Загальна довжина: 330 мм.
• Діаметр різьби: 20 мм, виконання M20.
• Діаметр вала: 25 мм.
• Діаметр шатунної шийки: 40 мм.
• Довжина проточування: 75 мм.
• Робочий хід: 70 мм.
• Маса: 4500 г.

Добір для ремонту

Позначення 186F є першим, але не єдиним критерієм сумісності. Звірте різьбовий кінець M20, діаметр і довжину посадкових ділянок, розташування упорних поверхонь та конфігурацію протилежного кінця. Окремо порівняйте розмір шатунної шийки й робочий хід. Якщо старий колінвал має шліцьовий або конічний вихід, ця різьбова версія не є прямою заміною без підтвердження конструкції двигуна та приєднаного механізму.

Голе виконання підходить для ремонту з окремим добором спряжених деталей. До складання потрібно перевірити стан шатуна, вкладишів або втулок застосованої конструкції, посадкових місць і деталей, які встановлюються на кінці вала. Зношені спряження здатні швидко пошкодити новий колінвал. Якщо попередня деталь вийшла з ладу через недостатнє змащення, забруднення картера, перекіс або пошкодження контактних поверхонь, причину несправності усувають до монтажу.

Коли колінвал потребує перевірки

Підставою для розбирання та дефектування є металевий стукіт, виражена вібрація, відчутний люфт, биття, пошкодження різьби або зношення шийок. Ці ознаки можуть бути пов’язані не лише із самим валом, тому разом із ним оглядають шатун та інші контактні деталі. Повторне використання колінвала з порушеною геометрією здатне спричинити нерівномірне обертання та прискорене зношення спряжень.

Установлення та контроль

Монтаж виконують на розібраному двигуні після очищення картера та перевірки посадкових місць. Різьбу M20 захищають від ударів, забруднення й пошкодження витків. Під час складання контролюють правильне положення колінвала, вільне обертання без заклинювання та відповідність усіх установлених деталей обраній модифікації. До першого запуску механізм слід провернути вручну й переконатися, що рух залишається плавним у всьому діапазоні.

Колінвал підійде для техніки з двигуном 186F на 9 к.с., якщо розміри та різьбове виконання збігаються зі штатною деталлю. Ретельне звіряння перед придбанням особливо важливе для мотоблоків і генераторів, оскільки однакові за позначенням двигуни можуть використовувати колінвали з різними варіантами вихідного кінця.
