Фланець (втулка півосі) TD для мотоблока 186F, Z-8

Фланець півосі TD для мотоблока 186F

Фланець, який також називають втулкою півосі, призначений для приводної частини мотоблока з двигуном сімейства 186F. Деталь установлюється з боку коробки передач і бере участь у сполученні півосі з деталями трансмісії. Виконання Z-8 означає восьмишліцьове з’єднання, тому позиція розрахована на відповідну спряжену частину. Така запчастина потрібна під час ремонту механізму, коли штатна втулка зношена, пошкоджена або вже не забезпечує правильного з’єднання деталей.

Модель застосовується на мотоблоках із чотиритактним одноциліндровим дизельним двигуном 186F повітряного охолодження. Для цього виконання вказаний клас техніки потужністю від 6 до 9 к. с., проте потужність двигуна не є єдиною умовою вибору. На мотоблоках одного класу можуть використовуватися різні коробки передач, півосі та варіанти посадкових місць. Перед придбанням потрібно визначити тип установленого редуктора й зіставити нову деталь зі знятою втулкою.

Що врахувати під час вибору

• Модель двигуна: основним орієнтиром є позначення 186F.
• Виконання з’єднання: варіант Z-8 має вісім шліців; їхня кількість повинна збігатися зі спряженою деталлю.
• Тип трансмісії: фланець належить до деталей коробки передач мотоблока, тому конфігурацію редуктора перевіряють окремо.
• Посадкова геометрія: порівняйте загальну довжину, зовнішні й посадкові діаметри, розташування ступенів і форму центральної частини зі старою втулкою.
• Стан спряжених деталей: до монтажу перевірте шліцьову ділянку півосі та посадкові поверхні, щоб нова запчастина встановлювалася без перекосу й ненормального люфту.

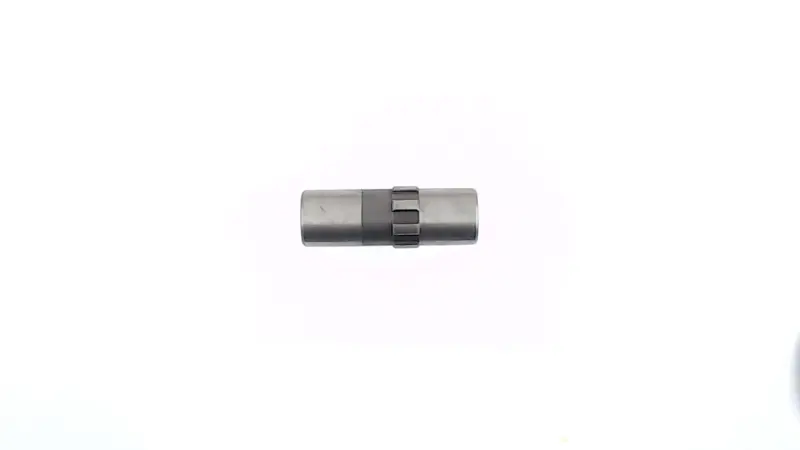

Фланець має циліндричну ступінчасту форму: по краях розташовані гладкі ділянки, а в центральній зоні виконаний зубчастий вінець з’єднання. Така конфігурація потребує точного збігу не лише за кількістю шліців, а й за діаметрами та довжиною посадкових зон. Вибирати деталь тільки за зовнішньою схожістю або потужністю мотоблока не варто. Надійніше зняти стару втулку, очистити її від забруднень і безпосередньо порівняти всі спряжені ділянки.

Коли потрібна заміна

Підставою для перевірки фланця можуть бути збільшений люфт півосі, сліди пошкодження шліців, ускладнене складання з’єднання або виявлений під час обслуговування коробки передач знос. Ці ознаки не завжди пов’язані лише з однією деталлю, тому під час розбирання перевіряють також піввісь, спряжені шліци та сусідні посадкові поверхні. Установлення нової втулки за значного пошкодження відповідної частини не усуне причину люфту й може прискорити зношування з’єднання.

Монтаж виконують на очищені й оглянуті спряжені поверхні з дотриманням порядку розбирання конкретної коробки передач. Не слід забивати фланець ударним інструментом або намагатися компенсувати невідповідність розмірів надмірним зусиллям. Деталь має зайняти штатне положення без перекосу. Після складання перевіряють вільне обертання приводу, відсутність заїдання та надмірного осьового або радіального люфту. Якщо розміри знятої втулки, кількість шліців чи конфігурація редуктора відрізняються, потрібно вибрати інше виконання.

Основні дані

• тип деталі — фланець, або втулка півосі;
• призначення — трансмісія мотоблока;
• сумісне сімейство двигуна — 186F;
• тип двигуна — чотиритактний одноциліндровий дизельний, із повітряним охолодженням;
• клас потужності, зазначений для виконання, — 6–9 к. с.;
• з’єднання — Z-8, вісім шліців;
• позначення виконання — TD.

Позиція підходить для ремонту мотоблока 186F лише за умови збігу коробки передач і посадкових параметрів. Перевірка старої деталі до розбирання та після очищення допомагає уникнути помилки між зовні подібними фланцями Z-8, призначеними для різних варіантів трансмісії.
