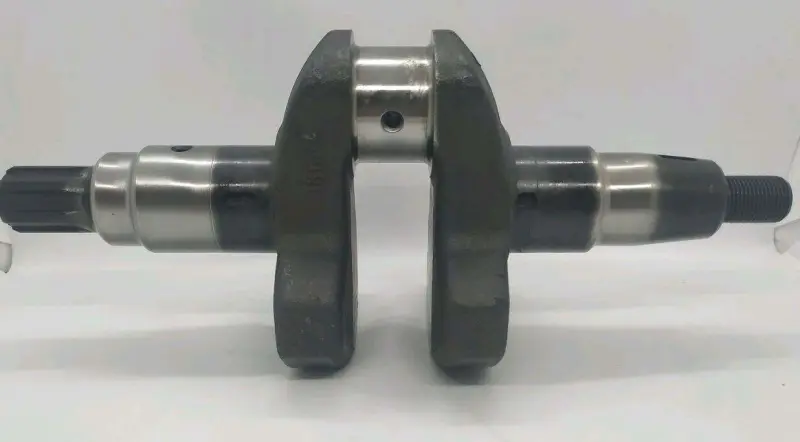

Колінвал TD для двигуна 186F 9 к.с., шліци Ø25 мм, опори 40/40 мм

Колінвал TD для двигуна 186F під шліци Ø25 мм

Колінвал призначений для ремонту дизельного двигуна 186F потужністю 9 к.с., який застосовується на мотоблоках. Деталь розрахована на шліцьове з’єднання діаметром 25 мм і має посадочні місця під підшипники 40/40 мм. Це «голе» виконання: на валу немає попередньо встановлених шестерень і підшипників, тому воно підходить для ремонту з окремим добором та перенесенням потрібних суміжних деталей.

Призначення та робота у двигуні

Колінвал входить до кривошипно-шатунного механізму й приймає зусилля від поршня через шатун. Зворотно-поступальний рух поршня перетворюється на обертання, яке далі передається іншим механізмам двигуна та приводу техніки. Від стану вала, його шийок і опорних поверхонь залежать правильна посадка суміжних деталей та стабільна робота зібраного двигуна.

Така деталь потрібна під час капітального ремонту, коли попередній колінвал має зношені шийки, пошкоджені посадочні поверхні, деформацію або інші дефекти, що не дають відновити штатну роботу двигуна. Голе виконання зручне, якщо придатні шестерні та інші встановлювані деталі вже є або купуються окремо відповідно до конкретної конфігурації мотора.

Що перевірити під час добору

Позначення 186F і 9 к.с. є першим орієнтиром, однак їх недостатньо для остаточного вибору. Для двигунів одного сімейства пропонуються колінвали з різними вихідними кінцями: під шліци, конус, шпонку або різьбу. Для цієї модифікації потрібен саме шліцьовий варіант Ø25 мм. Необхідно також підтвердити обидва посадочні розміри під підшипники — 40 і 40 мм. Версії з посадкою 36 мм або іншою геометрією не можна вважати взаємозамінними лише через однаковий індекс двигуна.

Перед замовленням зіставте стару деталь за типом обох кінців, діаметром шліцьової частини, розмірами опор під підшипники та розташуванням посадочних ділянок. Додатково порівнюють загальну геометрію щік і місця монтажу деталей, які переноситимуться на новий вал. Якщо двигун уже ремонтували, орієнтуватися лише на назву мотоблока не варто: усередині могла бути встановлена інша модифікація.

Підтверджені параметри

• Тип деталі: колінчастий вал без установленого оснащення.
• Двигун: дизельний 186F потужністю 9 к.с.
• Виконання вихідного кінця: шліцьове.
• Діаметр шліцьового кінця: 25 мм.
• Посадочні місця під підшипники: 40/40 мм.
• Позначення виконання: TD.

Установлення та супутня перевірка

Заміна колінвала потребує розбирання двигуна й точної збірки кривошипно-шатунного механізму. До монтажу перевіряють стан підшипників, шатуна, вкладиша, ущільнень і деталей, які встановлюються на вал. Зношені суміжні компоненти можуть завадити правильній роботі нової деталі, тому їхню придатність оцінюють до остаточного складання. Посадки, осьовий проміжок і затягування кріплень витримують відповідно до ремонтних даних конкретної версії двигуна 186F.

Монтажні поверхні слід очистити від забруднень і залишків мастила, що з’явилися під час розбирання, не пошкоджуючи оброблені ділянки вала. Шестерні та підшипники встановлюють придатним інструментом без ударного навантаження на шийки й шліци. Після складання перевіряють вільне обертання механізму та відсутність заїдань. Такий ремонт доцільно доручити майстру, знайомому з будовою одноциліндрових дизельних двигунів мотоблоків.

Ця модифікація підходить для ремонту двигуна 186F лише за умови збігу шліцьового виходу Ø25 мм, обох опор 40/40 мм і голої комплектації. Перевірка цих ознак до розбирання та замовлення допомагає вибрати потрібний варіант серед зовні близьких колінвалів сімейства 186F.
