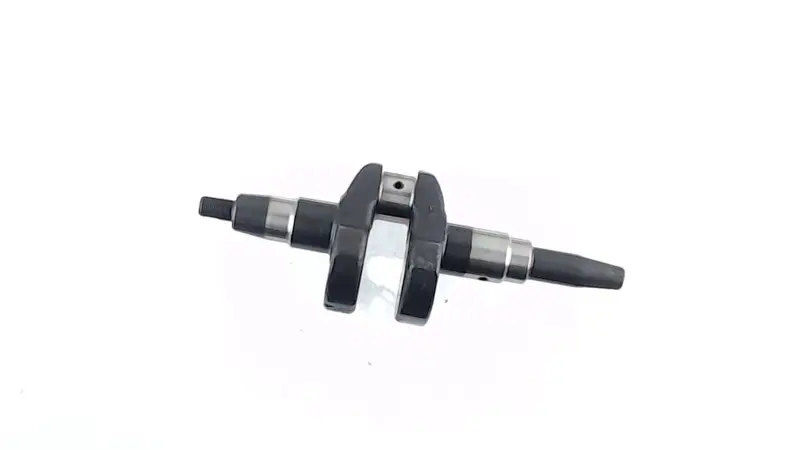

Колінвал 186F 9 к.с., голий, під конус Ø25 мм, TD

Колінвал для дизельного двигуна 186F із конусним виходом

Колінчастий вал призначений для ремонту одноциліндрового дизельного двигуна 186F потужністю 9 к.с. з повітряним охолодженням. Деталь приймає зусилля від поршня через шатун, перетворює зворотно-поступальний рух на обертання та передає крутний момент до привода обладнання. Виконання розраховане на двигун із конусним вихідним кінцем Ø25 мм і підходить для випадків, коли потрібен саме голий вал без установлених шестерень і підшипника.

Колінвал взаємодіє із шатуном, вкладишами, корінними опорами, розподільною передачею та деталями, установленими на вихідному кінці. Від стану його шийок і посадкових поверхонь залежать вільне обертання механізму, правильне положення шатуна та стабільне передавання навантаження. Зношення або деформація деталі можуть супроводжуватися стукотом, відчутною вібрацією, нерівномірним обертанням і прискореним зношуванням спряжених деталей. Перед ремонтом причину несправності визначають після розбирання та перевірки всього кривошипно-шатунного механізму.

Що врахувати під час добору

• Модель двигуна: вал добирають для дизельного двигуна сімейства 186F потужністю 9 к.с.; самого збігу потужності без збігу моделі недостатньо.
• Тип вихідного кінця: ця версія має конусне виконання Ø25 мм. Її не можна замінювати варіантами під шпонку, шліци або різьбу, які також застосовуються у двигунах 186F.
• Виконання: гола деталь не є колінвалом у зборі із шестернями та підшипником. Потрібні спряжені компоненти добирають окремо або використовують придатні деталі після перевірки.
• Посадкові параметри: до монтажу порівнюють загальну довжину, форму й довжину конуса, діаметри та ширину шийок, розташування посадкових ступенів, різьбових ділянок і отворів зі знятим валом.
• Спряження з приводом: відповідна конусна деталь має збігатися з профілем і посадкою вихідного кінця, без перекосу, пошкоджень і слідів провертання.

Перевірка перед установленням

Під час розбирання оглядають шатунну й корінні шийки, вкладиші, підшипники, шатун, шестерні та посадкові місця в картері. Задири, вироблення, перегрів або металева стружка потребують перевірки пов’язаних деталей: установлення нового колінвала за несправного спряження не усуне причину пошкодження. Шестерні та підшипник, які планують використати повторно, повинні зберігати правильну посадку й не мати тріщин, відколів, люфту або помітного вироблення.

Монтаж виконують із дотриманням схеми двигуна 186F, потрібних проміжків і порядку затягування кріплень. Колінвал має обертатися без заклинювання, а шатун і привід газорозподілу — встановлюватися у передбаченому положенні. Після складання перевіряють вільне прокручування механізму вручну, роботу системи мащення та відсутність сторонніх звуків під час першого запуску. Якщо немає вимірювального інструмента або досвіду повного розбирання двигуна, установлення варто доручити фахівцеві з малої дизельної техніки.

Ця модифікація підходить для ремонту мотоблока або іншої техніки з двигуном 186F лише за умови збігу конусного виконання та всіх посадкових розмірів. Найнадійніший спосіб вибору — зіставити новий вал зі знятою деталлю за конфігурацією обох кінців і кожної робочої поверхні, а не орієнтуватися тільки на позначення двигуна.
